技能試験 No.5

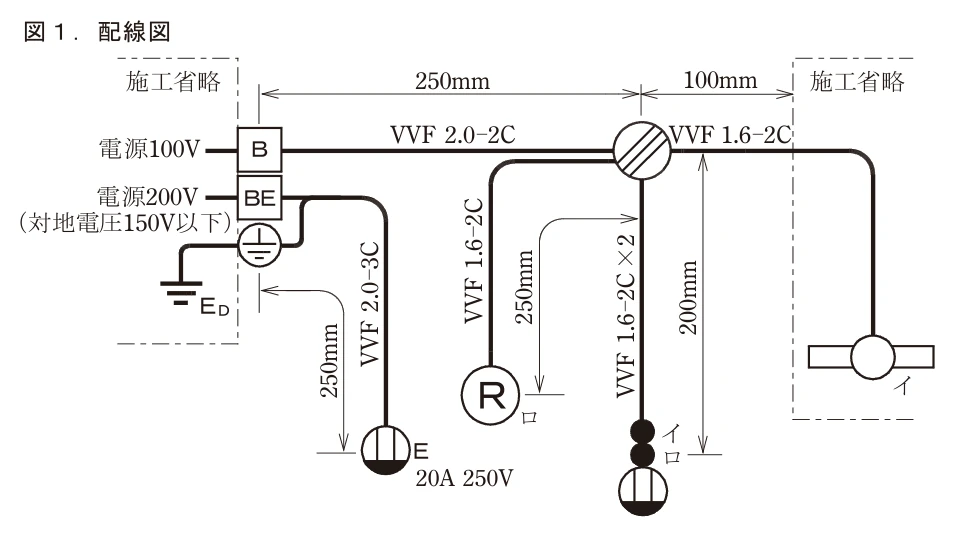

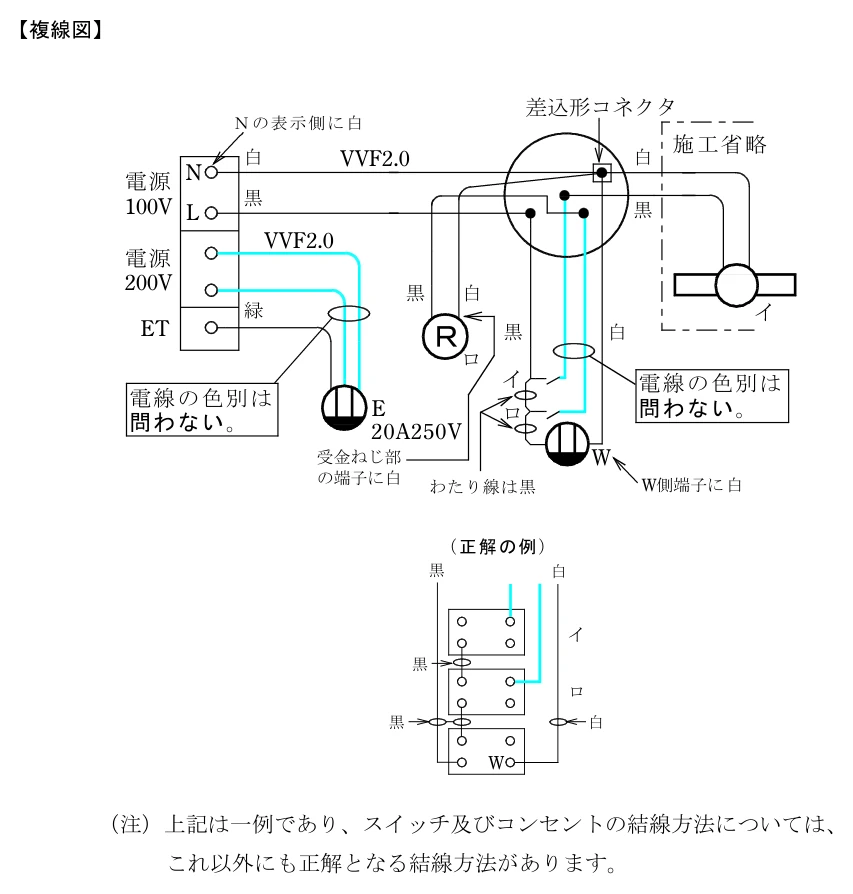

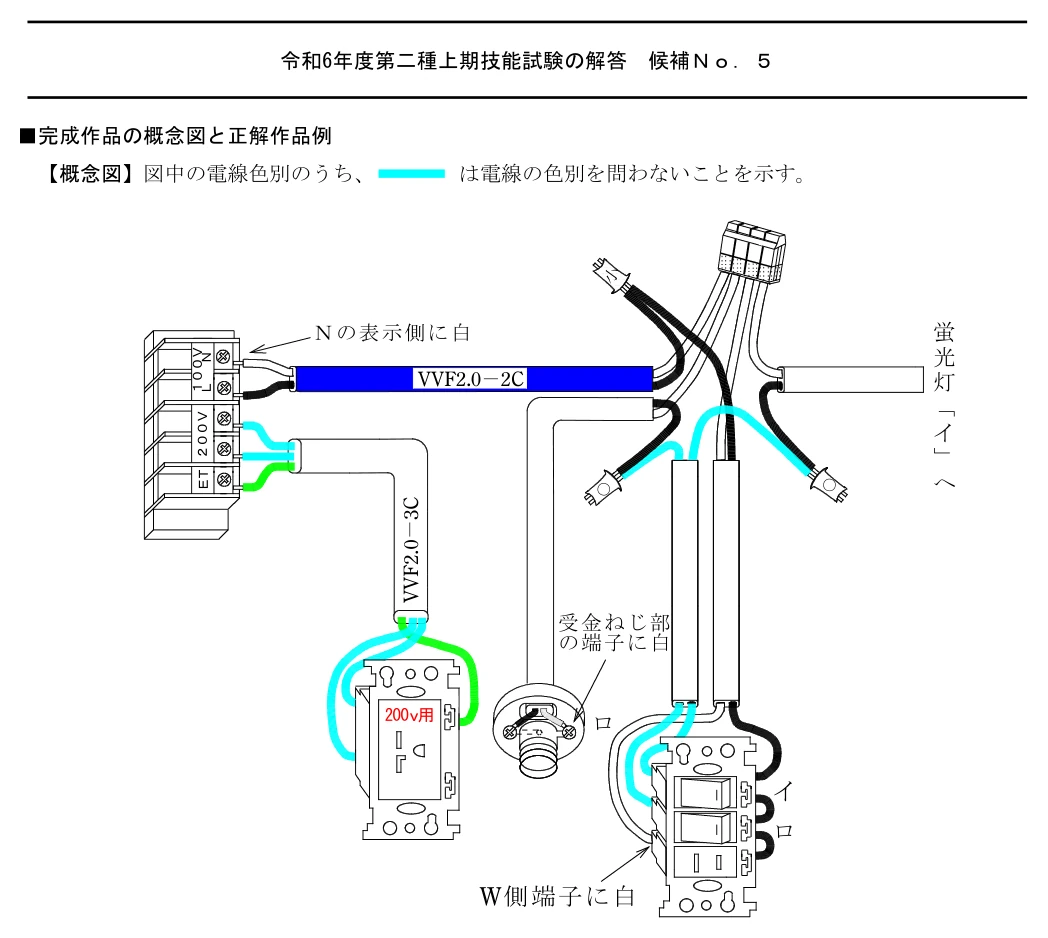

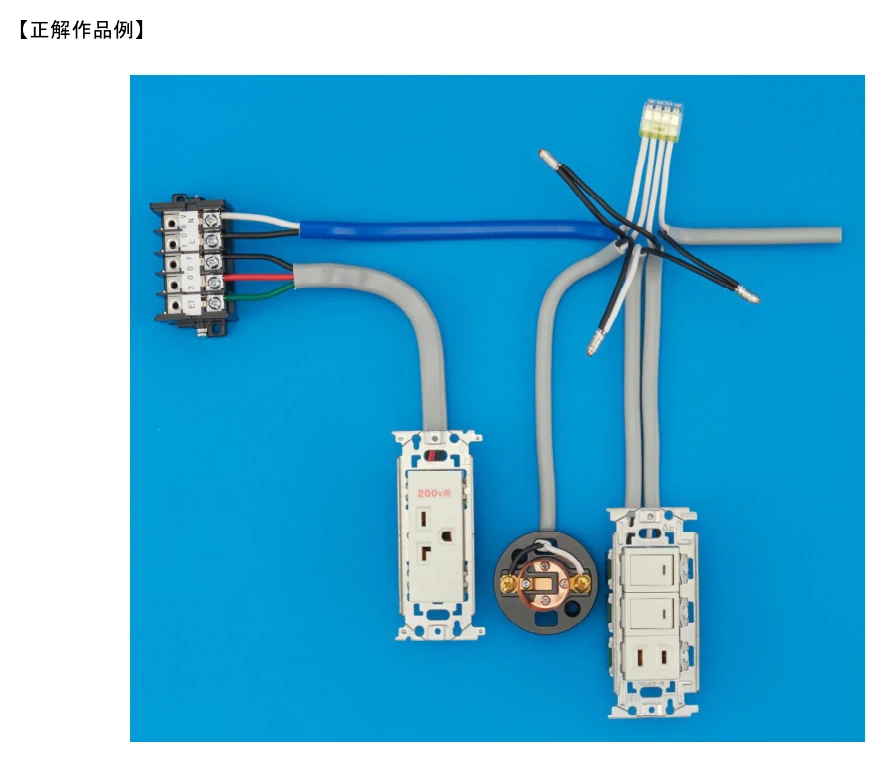

１．配線及び器具の配置は， 図１ に従って行うこと。 なお「ロ」のタンブラスイッチは，取付枠の中央に取り付けること。

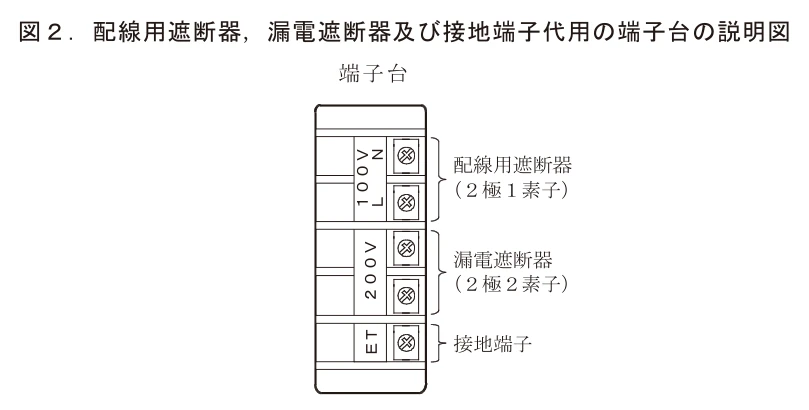

２．配線用遮断器，漏電遮断器及び接地端子代用の端子台は， 図２ に従って使用すること。

３．電線の色別（絶縁被覆の色）は，次によること。 ①電源からの接地側電線には，すべて 白色 を使用する。 ② 100V 回路の電源から点滅器及びコンセントまでの非接地側電線にはすべて， 黒色 を使用する 。 ③接地線には， 緑色 を使用する。 ④次の器具の端子には， 白色の電線 を結線する。 ・コンセントの接地側極端子（ Ｗ と表示） ・ランプレセプタクルの受金ねじ部の端子 ・配線用遮断器（端子台）の記号 Ｎ の端子

４ ．VVF 用ジョイントボックス部分を経由する電線は，その部分ですべて接続箇所を設け，接続 方法は，次によること。 ①４本の接続箇所は ， 差込形コネクタによる接続とする 。 ②その他の接続箇所は ， リングスリーブによる接続とする 。
