技能試験 No.6

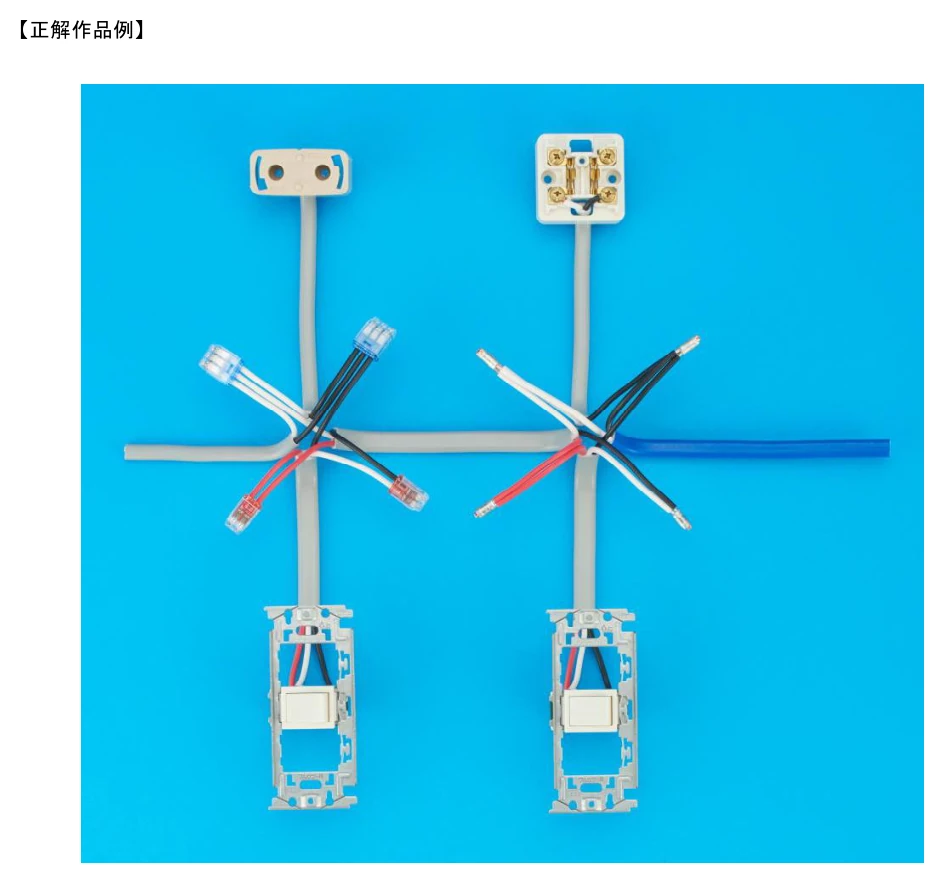

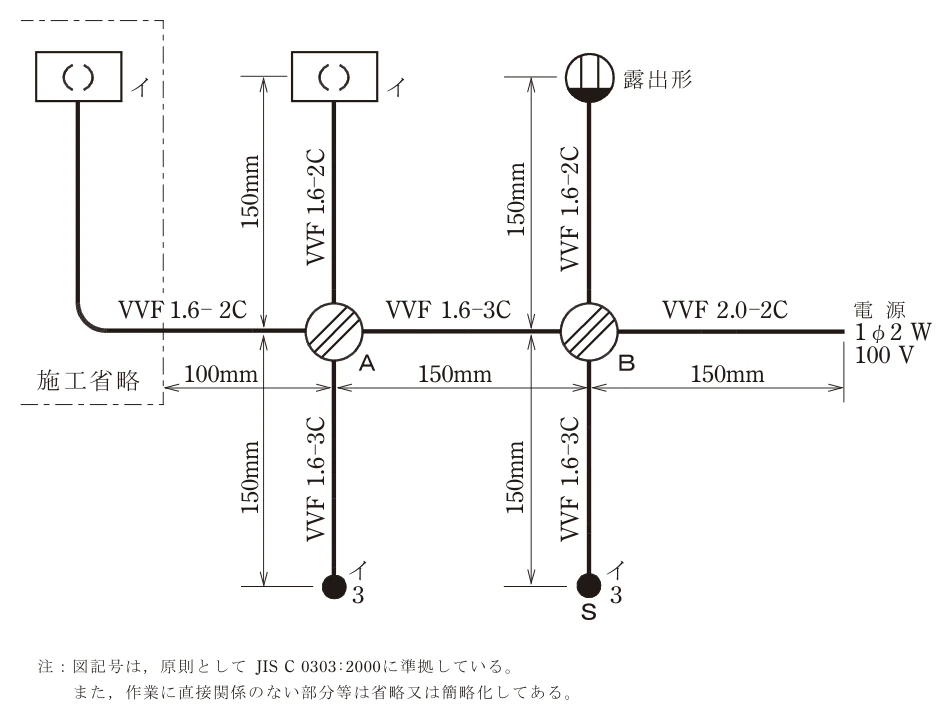

１．配線及び器具の配置は，図に従って行うこと。

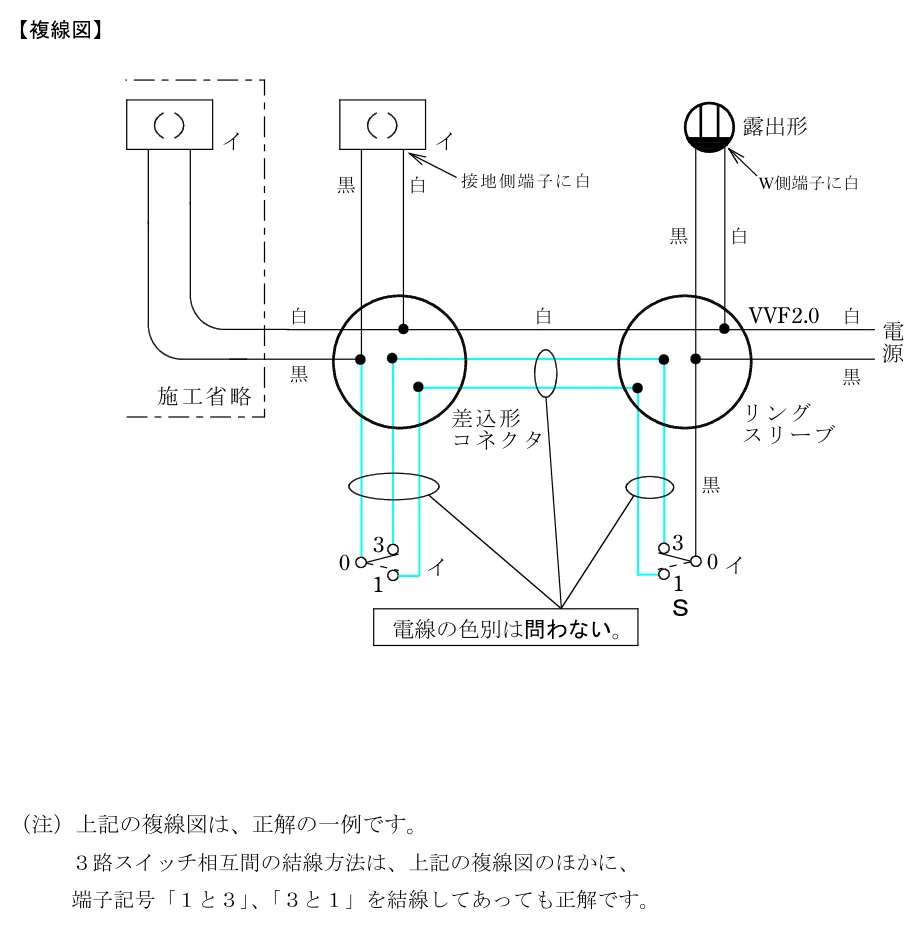

２．３路スイッチの配線方法は，次によること。 ３路スイッチの記号「０」の端子には電源側又は負荷側の電線を結線し，記号「１」と「３」の 端子にはスイッチ相互間の電線を結線する。

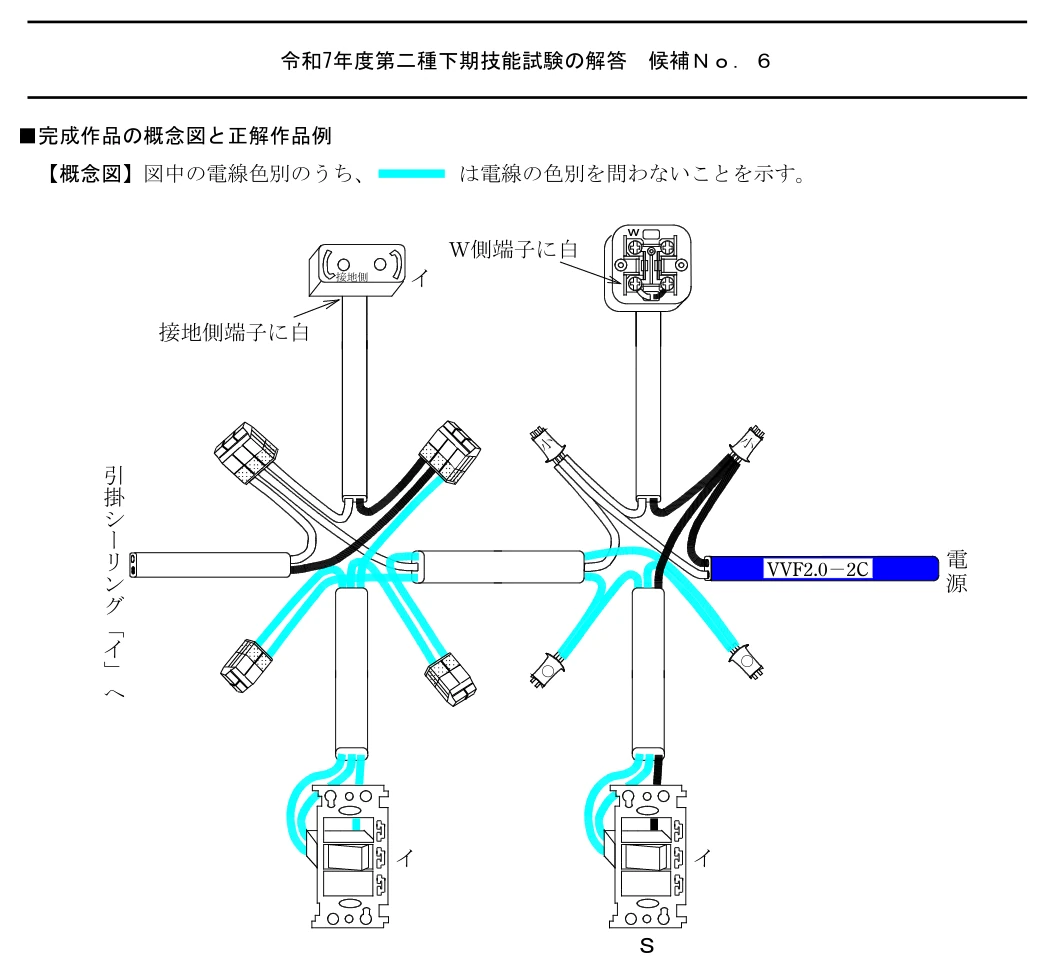

３．電線の色別（絶縁被覆の色）は，次によること。 ①電源からの接地側電線には，すべて 白色 を使用する。 ②電源から３路スイッチ Ｓ 及び露出形コンセントまでの非接地側電線には，すべて 黒色 を使用 する。 ③次の器具の端子には， 白色の電線 を結線する。 ・露出形コンセントの接地側極端子（ Ｗ と表示） ・引掛シーリングローゼットの接地側極端子（接地側と表示）

４ ．VVF 用ジョイントボックス部分を経由する電線は，その部分ですべて接続箇所を設け，接続 方法は，次によること。 ①Ａ部分は ， 差込形コネクタによる接続とする 。 ②Ｂ部分は ， リングスリーブによる接続とする 。

５．露出形コンセントへの結線は，ケーブルを挿入した部分に近い端子に行うこと。
