特級ボイラー技士令和8年4月掲載

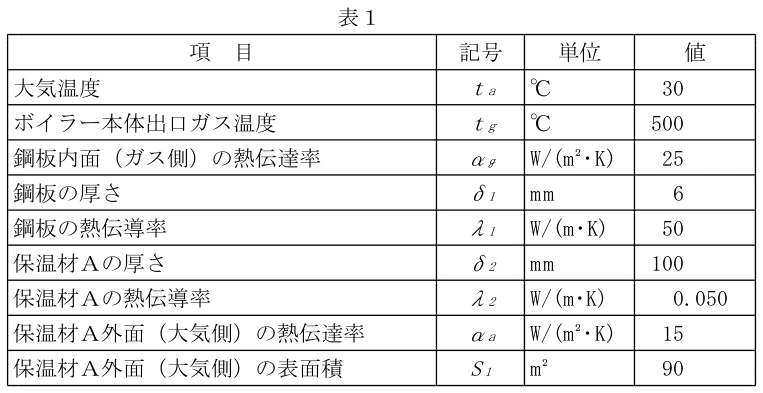

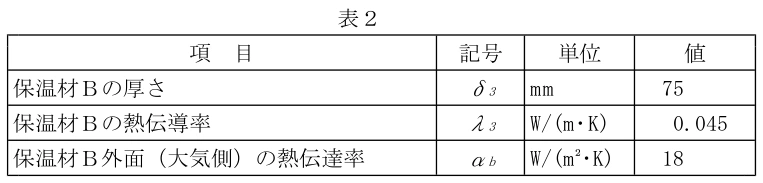

ボイラー本体出口から空気予熱器入口に至る鋼板製角形煙道があり、その仕様等は表１のとおりである。 （１）鋼板内面（ガス側）から保温材Ａ外面（大気側）までの伝熱する面積は表面積S₁に等しいものとして、次の①及び②の値を求めよ。答は、それぞれ本問で使用している記号を用いた計算式を示し、①の答は小数点以下第３位を四捨五入し、②の答は小数点以下第２位を切り上げること。 ① 鋼板、保温材Ａを通じたガスから大気への熱貫流率Ｋ₁〔W/(m²･K)〕 ② 保温材Ａ外面（大気側）からの1秒間当りの放散熱量Ｑ₁〔kW〕 （２）表１の保温材Ａ外面（大気側）に、表２（次ページ）に示す仕様の保温材Ｂを追加した場合、次の③、④及び⑤の値を求めよ。 ただし、伝熱する面積は保温材Ｂ外面（大気側）も表面積S₁ に等しいとし、答は、それぞれ本問で使用している記号を用いた計算式を示し、③の答は小数点以下第３位を四捨五入し、④の答は小数点以下第２位を切り上げ、⑤の答は小数点以下第１位を切り上げること。（次ページにつづく） ③ 保温材Ｂ追加後の、鋼板、保温材Ａ、保温材Ｂを通じたガスから大気への熱貫流率Ｋ₂〔W/(m²･K)〕 ④ 保温材Ｂ追加後の保温材Ｂ外面（大気側）からの1秒間当りの放散熱量Ｑ₂〔kW〕 ⑤ このボイラーを8760時間連続運転した場合、②のＱ₁と④のＱ₂の放散熱量の差によって生じるガス燃料（低位発熱量Ｈ₁＝40MJ/m³）の量の差Ｇ〔m³〕を求めよ。 なお、ガス燃料の体積は標準状態（0℃、101.325kPa）に換算した値とする。
