2015年度 秋期 応用情報技術者 午前 問21

難度標準

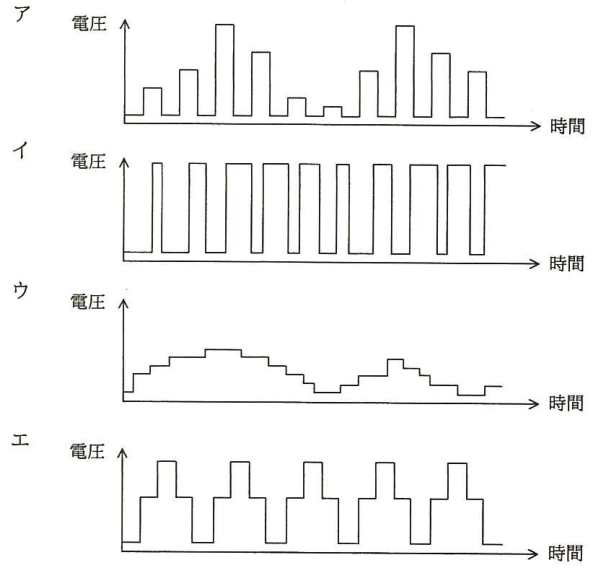

モータの速度制御などに PWM (Pulse Width Modulation) 制御が用いられる。PWM の駆動波形を示したものはどれか。ここで、波形は制御回路のポート出力であり,低域通過フィルタを通していないものとする。

問21の図表1

選択肢

解説

結論 → 詳細 → 補足 の 3 層構成

展開
結論Layer 1

正解はイです。

詳細Layer 2
展開

PWMはパルス幅変調で、高い電圧と低い電圧を切り替えるパルスのON時間を変え、デューティ比を調節する方式です。図のイではパルスの高さは一定のまま幅が変わっており、この特徴に一致します。アはパルスの高さが変化しているため振幅の変調です。ウは階段状の電圧、エも一周期中に中間の電圧を含む多段階の波形で、ONとOFFの幅を変える波形ではありません。設問は低域通過フィルタを通す前のポート出力なので、平滑化した平均電圧ではなくパルス自体を見ます。
