電圧利得は20 log10(Vo/Vi) dB。縦続接続では線形利得が掛け算になり、対数のdB値はG1+G2となる。
2026年2月試験 航空無線通信士 無線工学 問3(a)
難度
標準

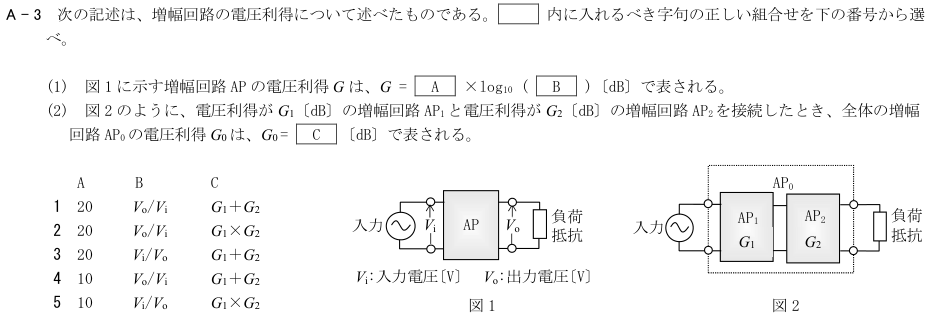

A - 3 次の記述は、増幅回路の電圧利得について述べたものである。
選択肢
解説
解説本文
展開閉じる
解説
解説本文
各選択肢の解説
- 1
1
電圧利得は20 log10(Vo/Vi) dB。縦続接続では線形利得が掛け算になり、対数のdB値はG1+G2となる。
- 2
2
AとBは合うが、G1・G2は既にdB表示であり、縦続時は掛け算でなく加算する。
- 3
3
AとCは合うが、Vi/Voは電圧利得Vo/Viの逆数で、増幅時の符号を反転してしまう。
- 4
4
BとCは合うが、電圧比は振幅量なので係数は20。係数10は電力比をdB化する際の形。
- 5
5
入力/出力比が逆で、振幅比の係数は20であり、dB値の縦続は加算なので三箇所とも違う。
この解説は?
解説・公式出典について
解説は学習支援用に作成したもので、試験実施機関による公式解説ではありません。 事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、 重要な判断は必ずリンク先の公式資料でご確認ください。
最終更新:
出典:公益財団法人日本無線協会 航空無線通信士 2026-02期 無線工学 A-3(問題・正答)。原問題画像は公式PDFの当該原問を過去問AIが切り出したものです。字形・数式・図・語群は原画素で保持しています。解説は既存の独自解説です。
制作・確認範囲・誤り報告の手順は 静的解説の確認方針で説明しています。出典リンクや自動テストだけで、解説全体の正確性が保証されるわけではありません。
