原図の円盤disc＋円すいcone、中心給電の形はディスコーンそのもの。アに入る。
2026年2月試験 航空無線通信士 無線工学 問B-2
難度
標準

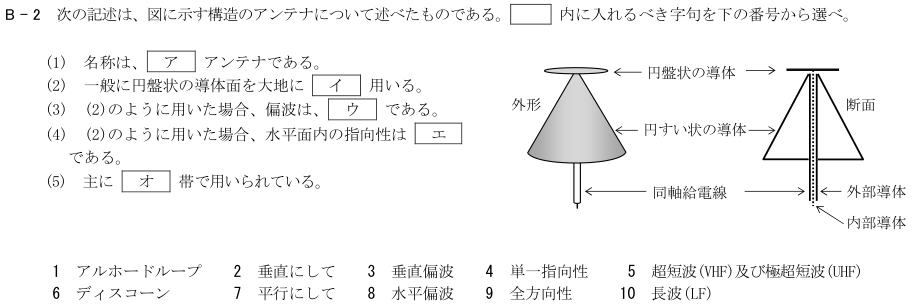

B - 2 次の記述は、図に示す構造のアンテナについて述べたものである。
五つの空欄
解説
結論 → 詳細 → 補足 の 3 層構成
展開閉じる
解説
結論 → 詳細 → 補足 の 3 層構成
詳細Layer 2展開閉じる
円盤面を大地に平行とすると鉛直軸まわりに回転対称となり、イに入る。
補足Layer 3展開閉じる
円すいの軸を鉛直とし円盤を水平に設置すると、電界の主成分は鉛直となるためウに入る。
回転対称の原図を水平設置した場合、水平面内の方位依存はなく全方向性。エに入る。
ディスコーンは広帯域で、メーカーDiamondの仕様もVHF/UHF周波数を含む。オに入る。
