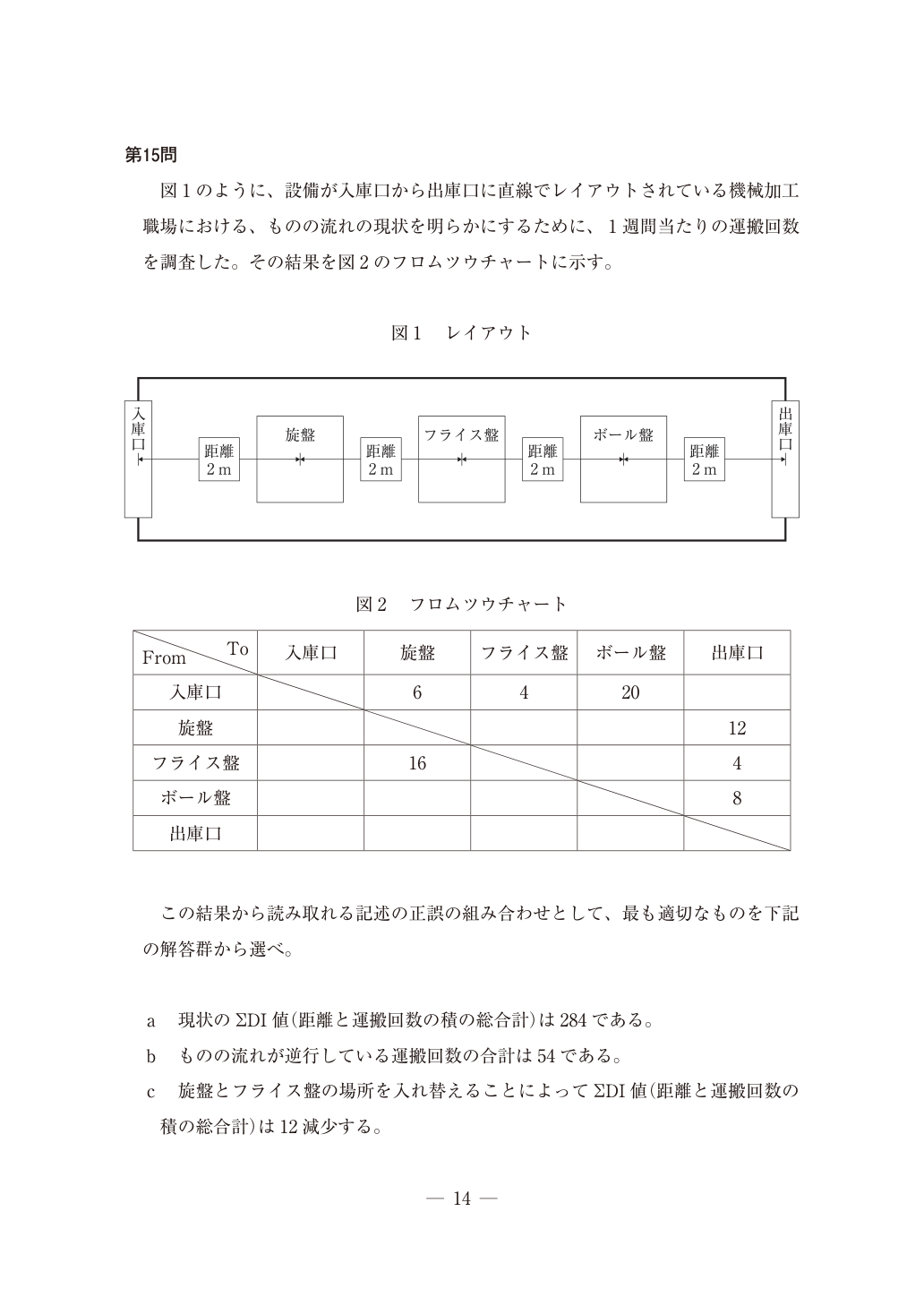

令和7年度 中小企業診断士 運営管理（オペレーション・マネジメント） 問15

図１のように、設備が入庫口から出庫口に直線でレイアウトされている機械加工

職場における、ものの流れの現状を明らかにするために、１週間当たりの運搬回数

を調査した。その結果を図２のフロムツウチャートに示す。

図１　レイアウト

図２　フロムツウチャート

To 入庫口 旋盤 フライス盤 ボール盤 出庫口 From

入庫口 6 4 20

旋盤 12

フライス盤 16 4

ボール盤 8

出庫口

　この結果から読み取れる記述の正誤の組み合わせとして、最も適切なものを下記

の解答群から選べ。

ａ　現状のΣDI 値（距離と運搬回数の積の総合計）は284 である。

ｂ　ものの流れが逆行している運搬回数の合計は54 である。

ｃ　旋盤とフライス盤の場所を入れ替えることによってΣDI 値（距離と運搬回数の

積の総合計）は12 減少する。
