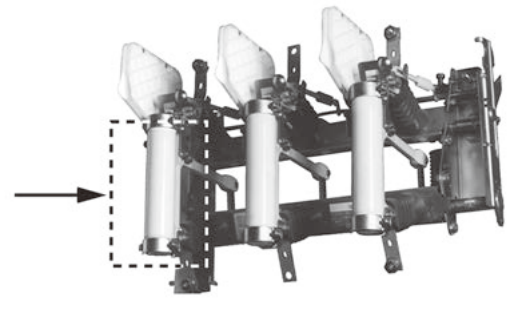

写真は限流ヒューズ付き高圧交流負荷開閉器(PF付LBS)で、矢印の破線で囲んだ筒状の部分は限流ヒューズである。
令和8年度 上期 第一種電気工事士 学科 問23
難度
やや易
写真の機器の矢印で示す部分の主な役割は。
選択肢
解説
結論 → 詳細 → 補足 の 3 層構成
展開閉じる
解説
結論 → 詳細 → 補足 の 3 層構成
詳細Layer 2展開閉じる
負荷開閉器は短絡電流を遮断できないため、短絡事故時は限流ヒューズが溶断して短絡電流を限流・遮断する。主な役割は高圧電路の短絡保護。
各選択肢の解説
- ア
高圧電路の地絡保護
地絡保護は地絡継電器と遮断装置で行う。矢印の限流ヒューズは地絡電流を検出して動作するものではない。
- イ
高圧電路の過電圧保護
過電圧保護は避雷器の役割であり、限流ヒューズは過電圧から保護する機器ではない。
- ウ
高圧電路の高調波電流抑制
高調波電流の抑制は進相コンデンサの直列リアクトルなどの役割で、限流ヒューズの役割ではない。
- エ
高圧電路の短絡保護
正解。矢印の限流ヒューズは短絡電流で溶断し、高圧電路を短絡から保護する。
