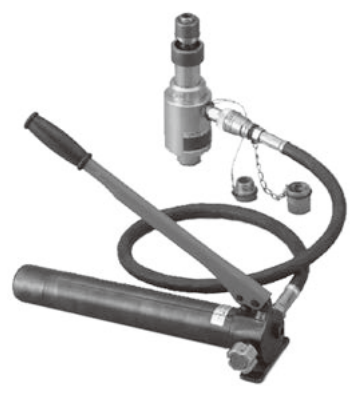

写真は、レバー付きの手動油圧ポンプと、油圧ホースでつながった円筒形のヘッドからなる油圧式の工具で、ヘッド上部にはポンチとダイスを取り付けるねじ軸付きの部分がある(ホース継手の横に鎖で下がる丸い部品は継手の防じんキャップ)。これは油圧式のノックアウトパンチャで、分電盤や制御盤の鉄板に電線管を接続するための穴をあけるのに用いる。
令和8年度 上期 第一種電気工事士 学科 問26
難度
やや易
写真に示す工具の名称は。
選択肢
解説
結論 → 詳細 → 補足 の 3 層構成
展開閉じる
解説
結論 → 詳細 → 補足 の 3 層構成
各選択肢の解説
- ア
手動油圧式圧着器
手動油圧式圧着器は、圧着端子やスリーブを圧着するダイスを先端のヘッドに持つ工具で、写真のねじ軸付きの穴あけ用ヘッドとは異なる。
- イ
油圧式パイプベンダ
油圧式パイプベンダは電線管を曲げる工具で、管を受けるシューやガイドを持ち、写真の穴あけ用ヘッドの形とは異なる。
- ウ
ケーブルカッタ
ケーブルカッタはケーブルを切断する刃を持つ工具で、写真のねじ軸付きヘッドの形とは異なる。
- エ
ノックアウトパンチャ
正解。油圧ポンプ・ホース・ねじ軸付きヘッドからなる油圧式ノックアウトパンチャ。
この解説は？
分野「高圧設備・材料・施工」の学習ポイント
この問題の理解を「分野全体の力」に広げるための足がかり
- 何が問われるか
- 本問の分野で問われる代表的な知識・用語の整理。
- 学習の進め方
- 正解／誤答の選択肢ごとに「なぜ正しい / なぜ違うのか」を1行ずつ言語化すると定着する。
- 関連キーワード
- 高圧設備・材料・施工
