試験センターのリングスリーブ適用表では、a（1.6mm×2本）は小・○、b（1.6mm×2本と2.0mm×1本）は小・小、c（1.6mm×4本）も小・小、d（1.6mm×1本と2.0mm×2本）は中・中が適合する。
令和6年度 上期 第二種電気工事士 学科 問19
難度
やや易
低圧屋内配線工事で，600V ビニル絶縁電線(軟銅線)をリングスリーブ用圧着工具とリングスリーブE形を用いて終端接続を行った。接続する電線に適合するリングスリーブの種類と圧着マーク(刻印)の組合せで，a～dのうちから不適切なものを全て選んだ組合せとして，正しいものは。

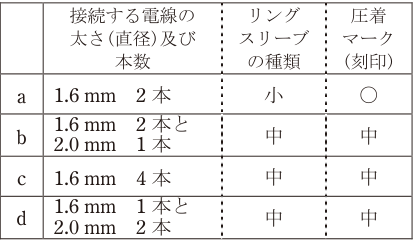

設問の表：a＝1.6mm 2本／小／○、b＝1.6mm 2本と2.0mm 1本／中／中、c＝1.6mm 4本／中／中、d＝1.6mm 1本と2.0mm 2本／中／中。順に電線／リングスリーブ／圧着マークを示す。
選択肢
解説
結論 → 詳細 → 補足 の 3 層構成
展開閉じる
解説
結論 → 詳細 → 補足 の 3 層構成
詳細Layer 2展開閉じる
設問表のb・cは本来小・小なのに中・中と記されており、dの中・中は適合する。よって不適切なb・cを挙げたロが正しい。
各選択肢の解説
- ア
a, b
aは小・○で適切なので、不適切なものにaを含むイは違う。
- イ
b, c
bとcはどちらも小・小が適合するのに、設問の表では中・中となっている。両方不適切なので正しい。
- ウ
c, d
cは不適切だが、dは中・中で適切。よってcとdの組合せは違う。
- エ
a, d
aもdも表のスリーブと圧着マークが適切。不適切な組合せではない。
