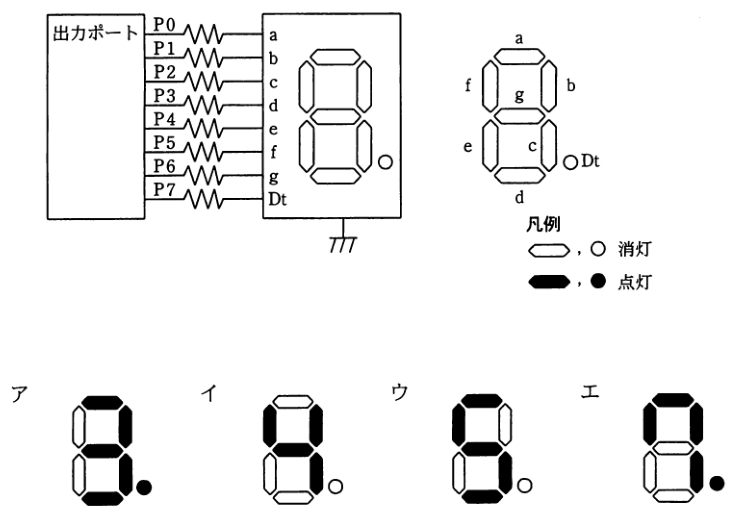

7セグメント LED点灯回路で、出力ポートに16進数で6Dを出力したときの表示状態はどれか。ここで、P7を最上位ビット(MSB), P0を最下位ビット(LSB)とし,ポート出力が1のとき、LEDは点灯する。
結論 → 詳細 → 補足 の 3 層構成
正解はアとなります。7セグメントLEDは、各セグメントに電流を流すことで文字や数字を表示します。ポート出力が1でLEDが点灯するという条件と、16進数6Dを2進数に変換したビットパターンから、どのセグメントが点灯するかを判断します。
まず、16進数6Dを2進数に変換します。16進数の6は2進数で0110、D（13）は2進数で1101です。P7をMSB、P0をLSBとするポート出力は、MSBから順に P7 P6 P5 P4 P3 P2 P1 P0 の8ビットで構成されます。したがって、16進数6Dは2進数で 0110 1101 となります。ポート出力が1のときにLEDが点灯するため、このビットパターンに対応するセグメントが点灯します。
選択肢イは、ビットパターン01101101が意図しない表示（例えば、文字「C」の表示など）に対応しているため不適切です。選択肢ウは、ビットパターンが正しく変換されていないか、あるいはセグメントの対応関係が誤っている可能性があり、6Dの表示とは異なります。選択肢エも同様に、ビットパターンと表示の対応が6Dとは一致しないため誤りです。
解説は Google Gemini に IPA 公式の問題文・公式解答を入力して生成しています。 事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、 重要な判断は必ず IPA 公式資料でご確認ください。
