JK=1,1の各FFはクロック入力の立下りで反転する。

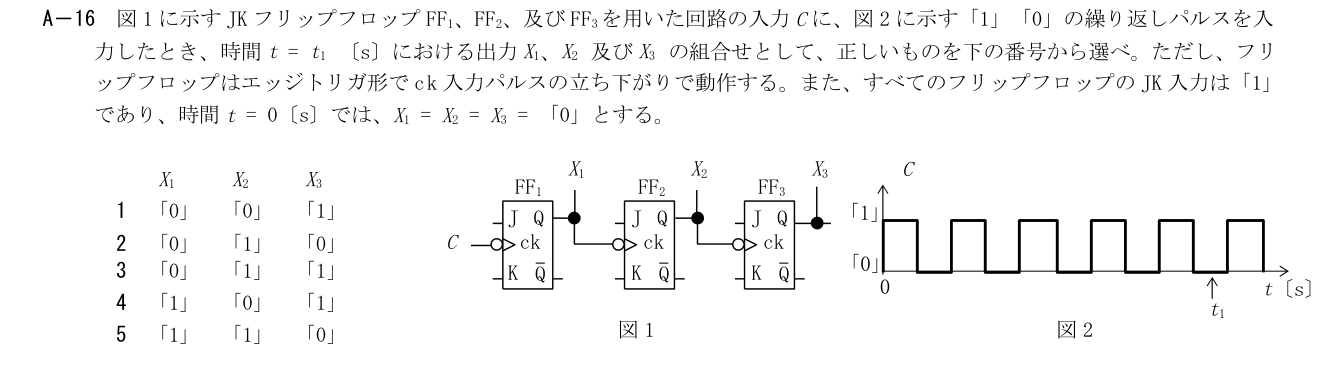

2026年3月試験 第一級総合無線通信士 無線工学の基礎 問16(a)
難度
やや難
原問題画像の本文・図・式・選択肢を確認して答える。
選択肢
解説
結論 → 詳細 の 2 層構成
展開閉じる
解説
結論 → 詳細 の 2 層構成
詳細Layer 2展開閉じる
X1が最下位、X3が最上位であり、X1,X2,X3の順の状態は100→010→110→001→101と進む。t1は入力Cの5回目の立下り後、6回目の立上り前の低レベル区間なので101。
各選択肢の解説
- 1
1
X1,X2,X3=0,0,1は4回目の立下り後の状態。t1までには5回の立下りがある。
- 2
2
X1,X2,X3=0,1,0は2回目の立下り後の状態で、t1の状態ではない。
- 3
3
X1,X2,X3=0,1,1は6回目の立下り後の状態であり、t1より後である。
- 4
4
5回の立下り後はX1,X2,X3=1,0,1であり、t1の状態と一致する。
- 5
5
X1,X2,X3=1,1,0は3回目の立下り後の状態であり、t1の状態ではない。
