第一級総合無線通信士2026年3月試験無線工学の基礎問 18(a)

2026年3月試験 第一級総合無線通信士 無線工学の基礎 問18(a)

難度やや難

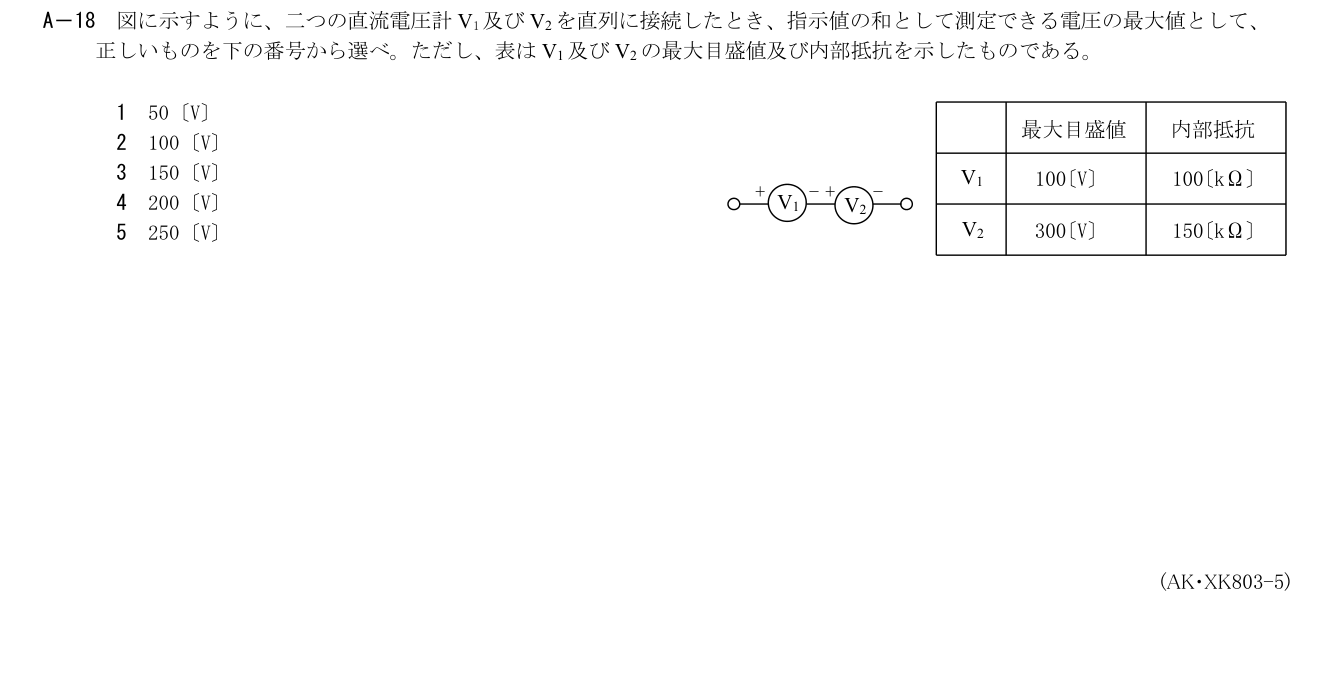

原問題画像の本文・図・式・選択肢を確認して答える。

選択肢

解説

結論 → 詳細 の 2 層構成

展開
結論Layer 1

直列電流は共通。

詳細Layer 2
展開

V1は100 V/100 kΩ=1 mAまで、V2は300 V/150 kΩ=2 mAまで。制限はV1で、合計抵抗250 kΩ×1 mA=250 V。

各選択肢の解説

1

1

50 Vは両計器に許される1 mAの全抵抗電圧降下250 Vより小さい。

2

2

100 VはV1単独の上限で、V2の150 V分を加えていない。

3

3

150 Vは1 mA時のV2の指示値だけで、V1の100 Vを加えていない。

4

4

200 Vは許容最大値でなく、共通1 mAで250 Vまで測れる。

5

5

V1が上限100 V、V2が150 Vを指示する時の和250 V。

この解説は?
解説・公式出典について

解説は学習支援用に作成したもので、試験実施機関による公式解説ではありません。 事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、 重要な判断は必ずリンク先の公式資料でご確認ください。

最終更新:

出典:公益財団法人日本無線協会 第一級総合無線通信士 2026-03期 kiso A18(問題・正答)。原図・数式・候補語群は公式PDF原画像を正本とし、解説は私的草稿。

制作・確認範囲・誤り報告の手順は 静的解説の確認方針で説明しています。出典リンクや自動テストだけで、解説全体の正確性が保証されるわけではありません。
