2026年3月試験 第一級総合無線通信士 無線工学の基礎 問6(a)

難度やや難

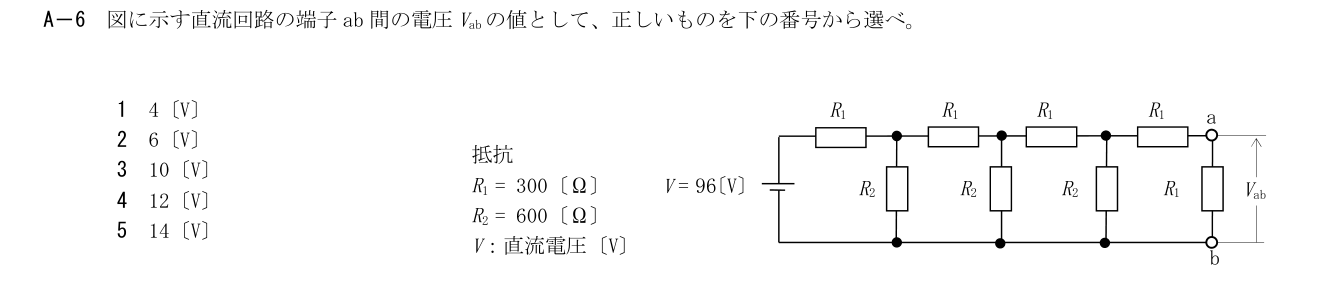

原問題画像の本文・図・式・選択肢を確認して答える。

選択肢

解説

結論 → 詳細 の 2 層構成

展開
結論Layer 1

右端から等価抵抗を畳み込む。

詳細Layer 2
展開

R1+末端R1=600 ΩとR2=600 Ωが並列で300 Ω。各段でもR1+右側300 Ω=600 ΩとR2が並列で300 Ω。節点電圧は96→48→24→12→6 V。

各選択肢の解説

1

1

4 Vは各段が半分となる4段の96/16=6 Vより小さい。

2

2

右から縮約すると四つの直列R1段で電圧が毎回半減し6 V。

3

3

10 Vは端子手前までの半減を反映していない。

4

4

12 Vはaの直前の節点電圧で、末端R1でさらに半減する。

5

5

14 Vは各節点の並列等価をR1と同値に縮約した結果に合わない。
