第二級総合無線通信士2026年3月試験無線工学A問 13(a)

2026年3月試験 第二級総合無線通信士 無線工学A 問13(a)

難度標準

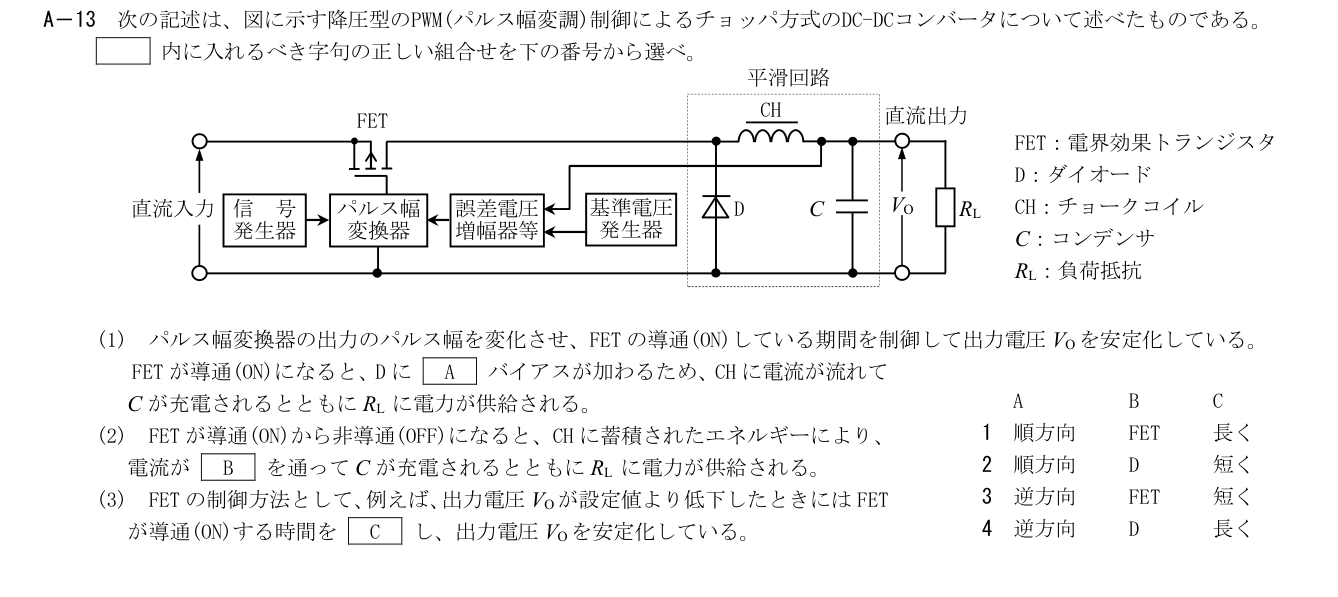

原問題画像の本文・図・式・選択肢を確認して答える。

選択肢

解説

結論 → 詳細 の 2 層構成

展開
結論Layer 1

ON時はスイッチ点が正電源側になり、接地側をアノードとする還流ダイオードDは逆バイアス。

詳細Layer 2
展開

OFF時はCHの電流を保つためDが導通して還流路を作る。VO≈デューティ比×入力電圧なので出力低下時はON時間を長くする。

各選択肢の解説

1

1

ON時のDの極性が逆であり、OFFにしたFETを還流路とすることもできない。

2

2

OFF時にDを流れる点は合うが、ON時のDは逆バイアス。ON時間を短くすると出力低下を悪化させる。

3

3

Dの逆バイアスは合うが、OFF時の電流路はFETでなくD。出力補正にはON時間を長くする。

4

4

図のダイオード極性、CHの電流連続性、PWMによる出力補正がすべて対応する。
