第三級総合無線通信士2026年3月試験無線工学問 3(a)

2026年3月試験第三級総合無線通信士無線工学問3(a)

難度

標準

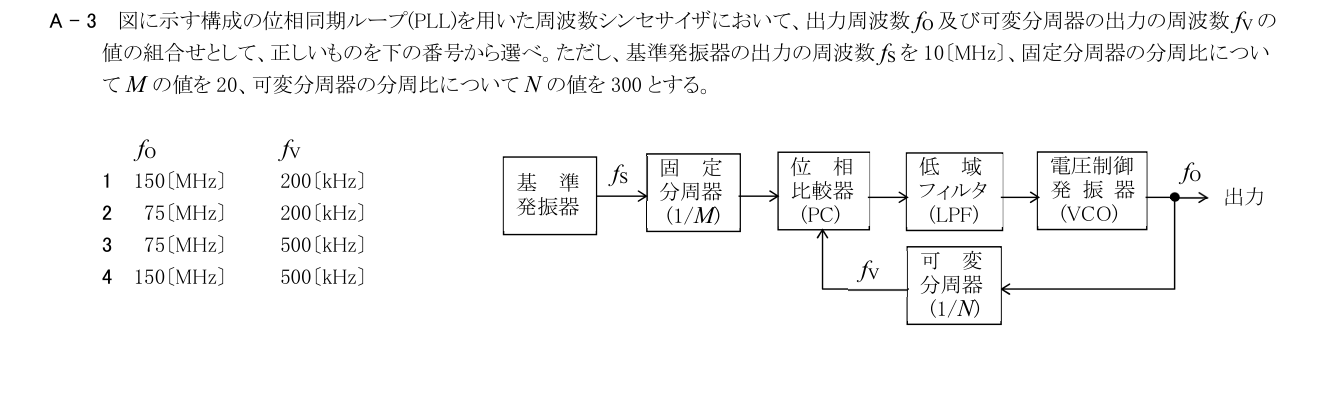

原問題画像の本文・図・式・選択肢を確認し、正しい番号を1つ選ぶ。

解説

解説本文

展開

解説Layer 1

PLLの位相比較器ではfV=fS/M=10 MHz/20=500 kHz。VCO出力はNfV=300×500 kHz=150 MHz。

1: 1
誤り。出力150 MHzは合うが分周器出力は200 kHzではない。
2: 2
誤り。500 kHz×300なので出力は75 MHzではなく150 MHz、分周器出力も違う。
3: 3
誤り。分周器出力500 kHzは合うが、VCO出力は75 MHzではない。
4: 4
正しい。PLLの位相比較器ではfV=fS/M=10 MHz/20=500 kHz。VCO出力はNfV=300×500 kHz=150 MHz。
