正答2の誤り。R=XL=5Ωの直列回路で電源電圧と電流の位相差はarctan(XL/R)=π/4であり、π/2ではない。

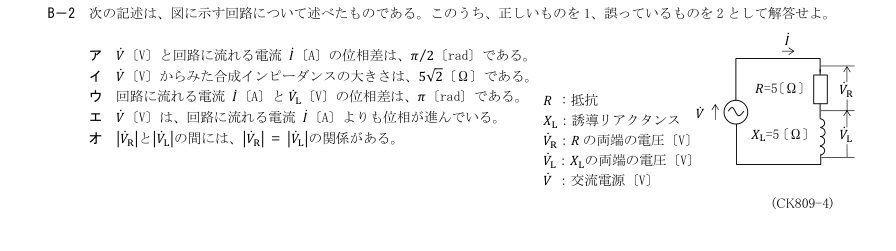

2026年9月試験 第三級総合無線通信士 無線工学の基礎 問B2
難度
標準
原問題画像の各空欄ア〜オについて、原紙の二値判定または候補語群から解答する。図・数式・語群は画像を参照。
五つの空欄
解説
結論 → 詳細 → 補足 の 3 層構成
展開閉じる
解説
結論 → 詳細 → 補足 の 3 層構成
詳細Layer 2展開閉じる
正答1の正しい。合成インピーダンスの大きさは√(R²+XL²)=√(25+25)=5√2Ω。
補足Layer 3展開閉じる
正答2の誤り。コイル電圧VLは電流よりπ/2進むので、両者の位相差はπではない。
正答1の正しい。誘導性リアクタンスを持つ直列回路では電源電圧Vが回路電流より進む。
正答1の正しい。直列電流が共通でR=XLなので、|VR|=IRと|VL|=IXLは等しい。
