正しい。

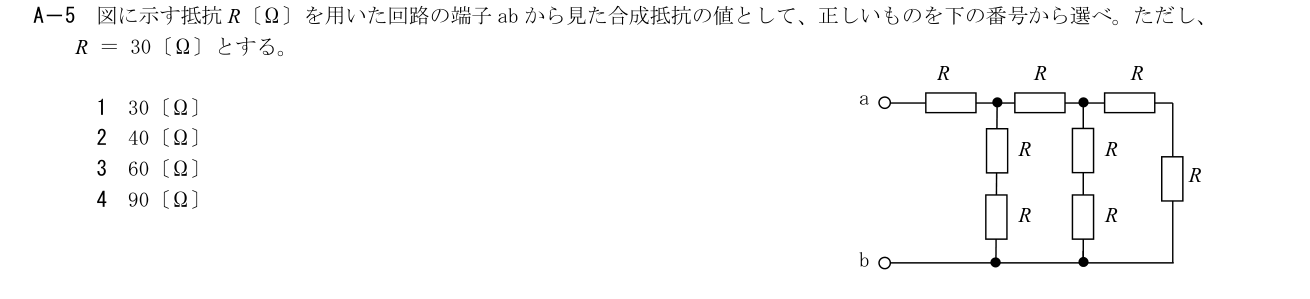

2026年9月試験 第三級総合無線通信士 無線工学の基礎 問5(a)
難度
標準
原問題画像の本文・図・式・選択肢を確認し、正しい番号を1つ選ぶ。
選択肢
解説
結論 → 詳細 の 2 層構成
展開閉じる
解説
結論 → 詳細 の 2 層構成
詳細Layer 2展開閉じる
右端から見て各節点の下向き経路2Rと右向き経路2Rが並列でRとなる。入口の直列Rを加えて2R=60 Ω。
各選択肢の解説
- 1
1
誤り。右端から縮約すると、途中の並列部にも抵抗が残り、入口の直列Rだけにはならない。
- 2
2
誤り。右側の枝はR+R=2R、縦枝も2Rなので並列結果はR。これを左側でも同様に縮約し、入口のRを足すと2R=60 Ω。
- 3
3
正しい。右端から見て各節点の下向き経路2Rと右向き経路2Rが並列でRとなる。入口の直列Rを加えて2R=60 Ω。
- 4
4
誤り。3R=90 Ωは並列の枝を直列として扱った値であり、節点ごとの2Rと2Rの並列合成を反映しない。
