正答1の誘導形。アは回転円盤とそれを駆動する磁界要素を表した誘導形の記号。原図の形状照合が必要。
2026年9月試験 第三級総合無線通信士 無線工学の基礎 問B6
難度
標準

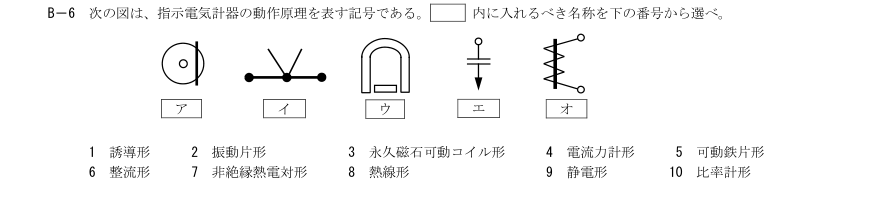

原問題画像の各空欄ア〜オについて、原紙の二値判定または候補語群から解答する。図・数式・語群は画像を参照。
五つの空欄
解説
結論 → 詳細 → 補足 の 3 層構成
展開閉じる
解説
結論 → 詳細 → 補足 の 3 層構成
詳細Layer 2展開閉じる
正答7の非絶縁熱電対形。イは中央の接点と熱電対を表す記号で、絶縁された接点の表示がない。原図の形状照合が必要。
補足Layer 3展開閉じる
正答3の永久磁石可動コイル形。ウは馬蹄形磁石と可動コイルを組み合わせた記号。原図の形状照合が必要。
正答9の静電形。エは電極間の静電力を用いる計器を表す平行板と可動部の記号。原図の形状照合が必要。
正答5の可動鉄片形。オはコイル内の鉄片の移動を利用する計器の記号。原図の形状照合が必要。
この解説は？
解説・公式出典について
解説は学習支援用に作成したもので、試験実施機関による公式解説ではありません。 事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、 重要な判断は必ずリンク先の公式資料でご確認ください。
最終更新:
出典：公益財団法人日本無線協会 第三級総合無線通信士 2026-09期 無線工学の基礎 B6（問題・正答）。原問題画像は公式PDFの該当範囲と原頁です。候補語句・図は原画像を正本とし、解説は過去問AIの独自解説です。
制作・確認範囲・誤り報告の手順は 静的解説の確認方針で説明しています。出典リンクや自動テストだけで、解説全体の正確性が保証されるわけではありません。
