令和8年度 前期 2級管工事施工管理技士 学科 問8

各選択肢の解説

ア

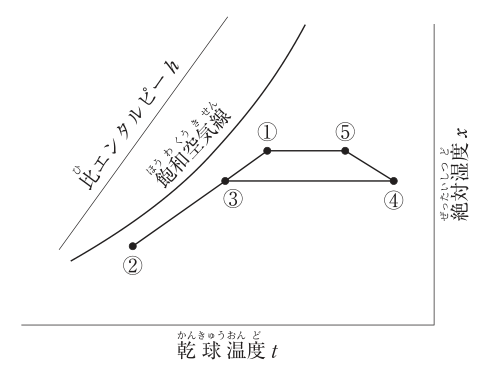

図は、暖房時の状態変化を示したものである。

適当。外気②が低温・低湿度であり、絶対湿度一定のまま加熱（③→④）した後に加湿（④→⑤）して室内より高温の空気を送っているので、暖房時の状態変化である。

イ

室内空気の状態点は、①である。

適当。①は②との混合線の端にあり、送風空気⑤と同じ絶対湿度の点である。送風空気が室内で熱を放出して到達する状態であるため、室内空気の状態点は①である。

ウ

導入外気の状態点は、②である。

適当。②は図中で最も低温かつ低絶対湿度で、①との混合線の一方の端にあることから、冬期の導入外気の状態点である。

エ

空気調和機出口空気の状態点は、③である。

不適当。③は外気②と室内還気①の混合点で、空気調和機の入口（加熱前）の状態である。加熱・加湿を経た出口空気の状態点は⑤である。
