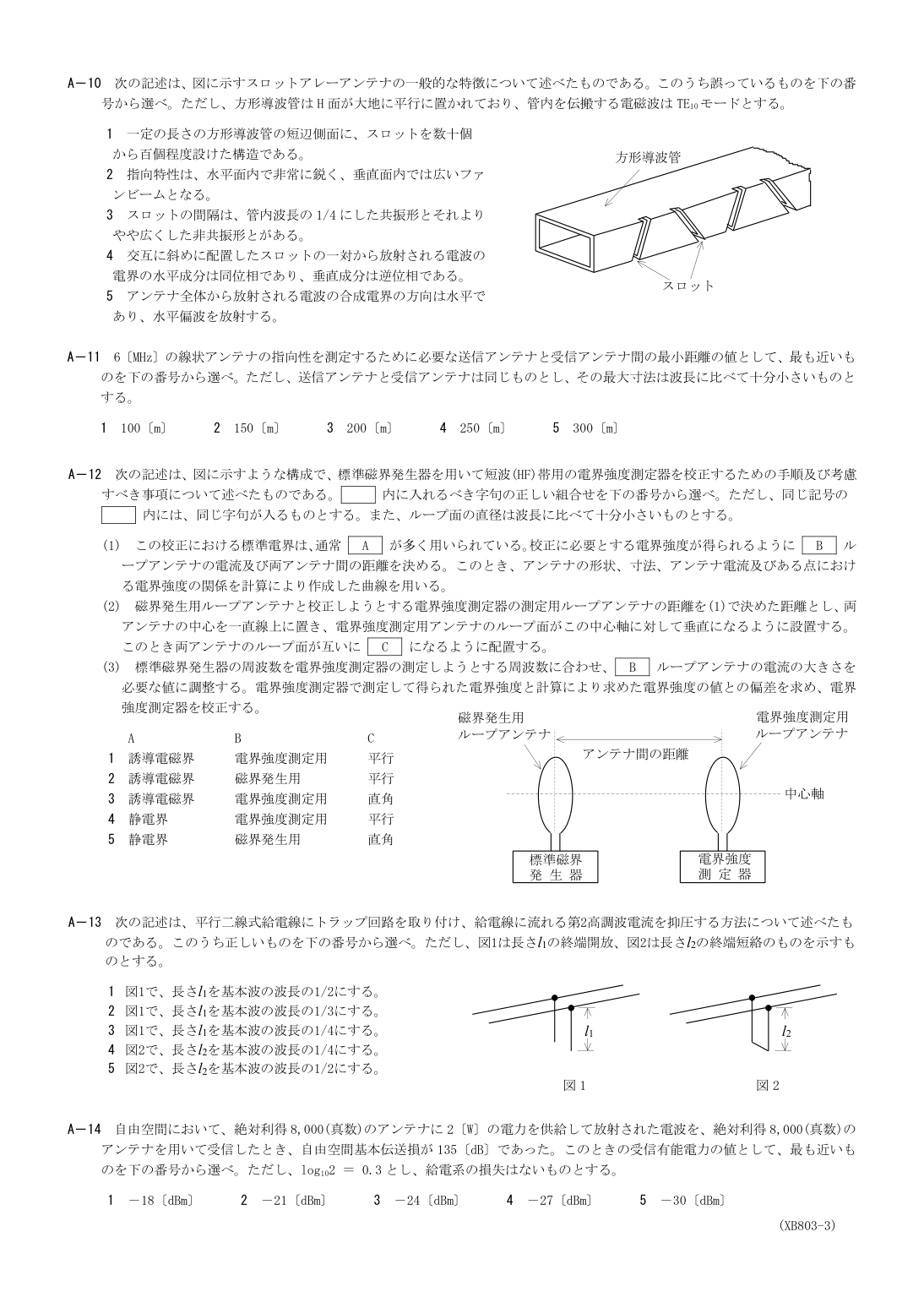

2026年3月試験 第一級海上無線通信士 無線工学B 問10(a)

各選択肢の解説

1

短辺側面の複数スロット

図の構造は方形導波管の短辺側面へ多数のスロットを設けたものであり、記述は正しい。

2

水平鋭く垂直広い

水平方向に長い開口により水平ビームを狭くし、垂直面は広いファンビームとなるので正しい。

3

共振間隔を管内波長の1/4とする

共振形のスロット間隔は管内波長の約1/2。1/4とするこの肢が誤り。

4

斜めスロット対の偏波

交互に傾けた隣接スロットの電界は水平成分が同相で強め合い、垂直成分が逆相で打ち消し合うので正しい。

5

水平偏波を放射

垂直成分が相殺され水平成分が加算されるため、全体として水平偏波を放射し、正しい。
