第一級海上無線通信士2026年3月試験無線工学B問 13(a)

2026年3月試験第一級海上無線通信士無線工学B 問13(a)

難度

標準

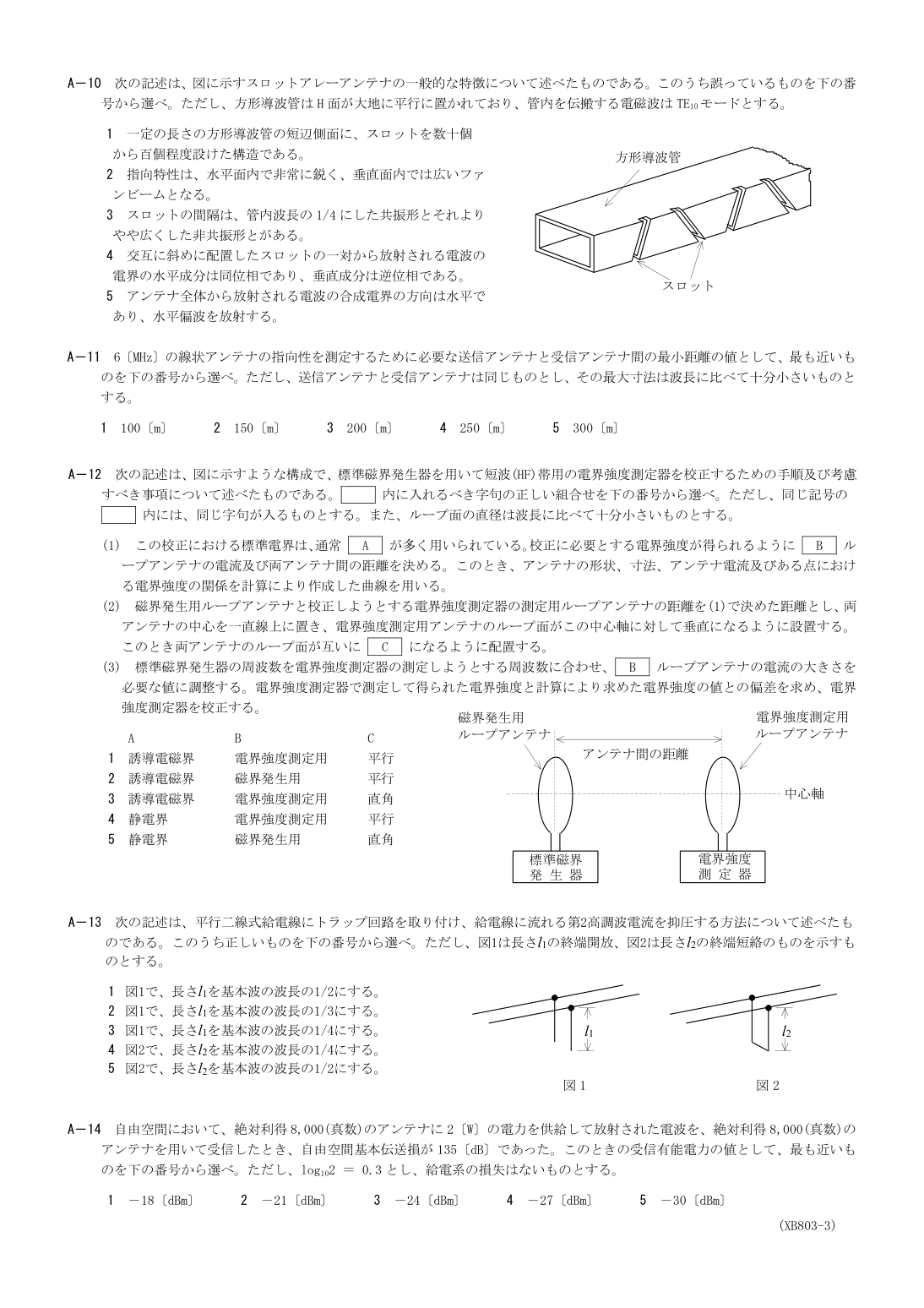

公式原紙の無線工学B A13 を画像で確認して答える。

解説

解説本文

展開

解説Layer 1

第2高調波に対して抑圧効果を得る図2の短絡スタブを、基本波の1/4波長にする。

1: 開放λ/2
開放スタブの長さλ/2では基本波に対して入力が開放となるが、第2高調波でも1波長で開放となり、抑圧用の短絡を作れない。
2: 開放λ/3
開放スタブの長さλ/3では基本波に対して純粋な開放にならず、第2高調波でも2λ₂/3で短絡条件にならない。
3: 開放λ/4
開放スタブの長さλ/4は基本波で入力が短絡し、基本波まで妨げる。第2高調波ではλ₂/2となり開放である。
4: 短絡λ/4
短絡スタブの長さλ/4は基本波で入力が開放となり、第2高調波ではλ₂/2となって短絡を作るため、基本波を保ちながら第2高調波を抑圧できる。
5: 短絡λ/2
短絡スタブの長さλ/2は基本波でも入力が短絡となり、基本波まで妨げる。第2高調波だけを抑える選択肢4とは異なる。
