ツェナーダイオードは図1のイの折れた陰極線の記号で、図2のウに逆方向のほぼ一定電圧で電流が流れる領域があり、逆電圧を加えて使用する。
2026年9月試験 第一級海上無線通信士 無線工学の基礎 問10(a)
難度
やや難

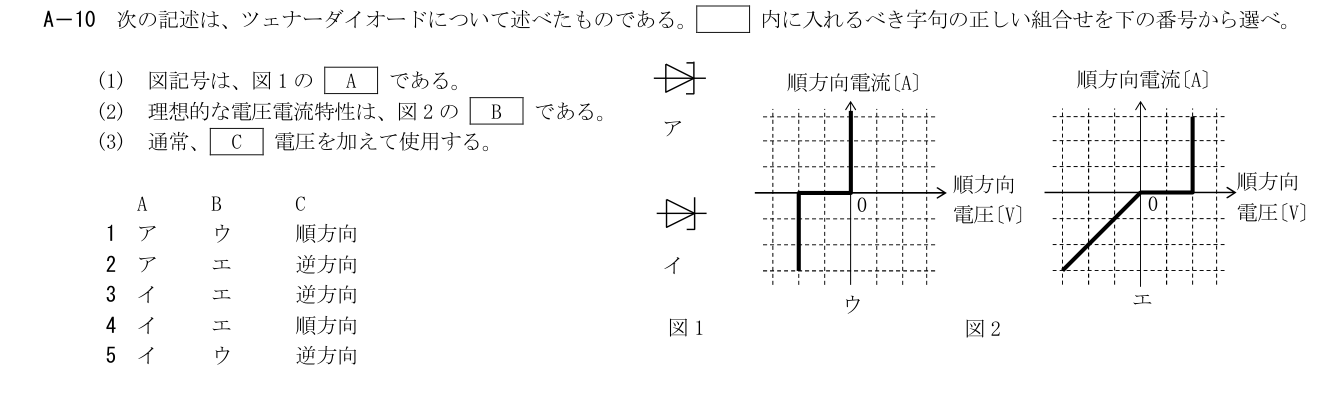

原問題画像の本文・図・式・選択肢を確認して答える。
選択肢
解説
解説本文
展開閉じる
解説
解説本文
各選択肢の解説
- 1
1
ツェナーダイオードの図記号はイでありアではない。逆方向降伏領域を利用するので、順方向使用というC欄も誤り。
- 2
2
逆方向使用は合うが記号ア、特性エが違う。
- 3
3
逆方向使用と記号イは合うが特性エは逆方向降伏を示さない。
- 4
4
記号イは合うが順方向使用ではツェナー領域を使えない。
- 5
5
図記号イ、図2のウ、逆方向の組合せが合う。
この解説は？
解説・公式出典について
解説は学習支援用に作成したもので、試験実施機関による公式解説ではありません。 事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、 重要な判断は必ずリンク先の公式資料でご確認ください。
最終更新:
出典：公益財団法人日本無線協会 第一級海上無線通信士 2026-09 無線工学の基礎 A10。解説は過去問AIが作成・校閲。
制作・確認範囲・誤り報告の手順は 静的解説の確認方針で説明しています。出典リンクや自動テストだけで、解説全体の正確性が保証されるわけではありません。
