R9=8 kΩに1 mAなのでR8も1 mA、下枝のR5には2 mA。

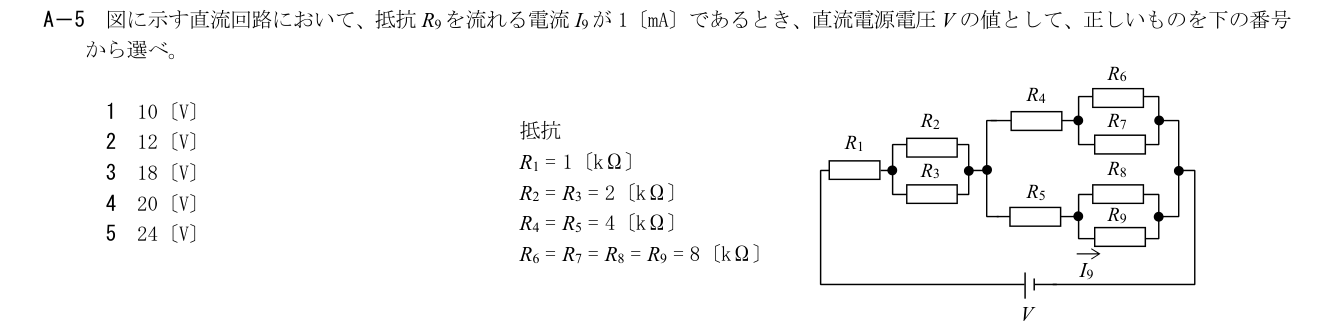

2026年9月試験 第一級海上無線通信士 無線工学の基礎 問5(a)
難度
やや難
原問題画像の本文・図・式・選択肢を確認して答える。
選択肢
解説
結論 → 詳細 の 2 層構成
展開閉じる
解説
結論 → 詳細 の 2 層構成
詳細Layer 2展開閉じる
下枝の電圧は4 kΩ×2 mA+8 kΩ×1 mA=16 V。上枝も2 mAで、R2∥R3に4 mAが流れて4 V、R1にも4 mAで4 V。合計24 V。
各選択肢の解説
- 1
1
10 Vでは下枝だけの必要電圧16 Vに届かない。
- 2
2
12 Vでも下枝R5とR9の降下だけで16 Vになる。
- 3
3
18 Vは右側16 VにR2∥R3とR1の各4 Vを加えていない。
- 4
4
20 Vは前段二つの4 V降下の一方を落としている。
- 5
5
16+4+4=24 V。
