トリガ回路、時間軸掃引、垂直増幅・水平増幅で波形を時間表示するオシロスコープ。方形波の振幅と周期を観測する。
2026年9月試験 第一級海上無線通信士 無線工学A 問12(a)
難度
やや難

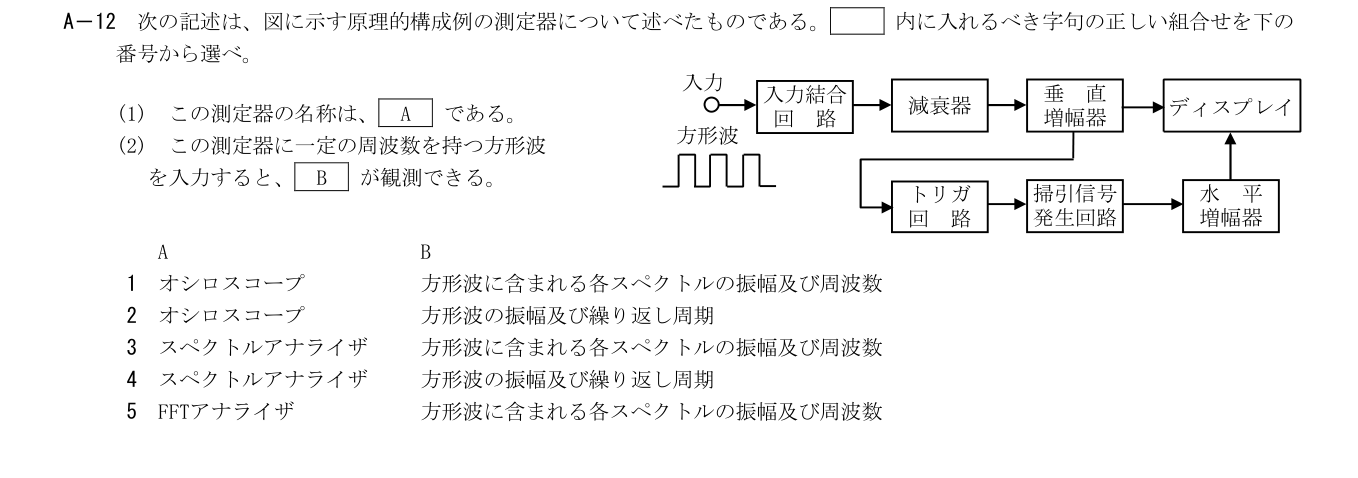

原問題画像の本文・図・式・選択肢を確認して答える。
選択肢
解説
解説本文
展開閉じる
解説
解説本文
各選択肢の解説
- 1
1
名称は合うが周波数スペクトル表示は図の時間掃引器の役割ではない。
- 2
2
オシロスコープで波形の振幅と繰り返し周期を読める。
- 3
3
スペクトルアナライザには図の時間軸掃引・トリガ構成が合わない。
- 4
4
観測量は合うが名称が違う。
- 5
5
FFT処理部は図に示されず、時間波形を測る構成。
この解説は？
解説・公式出典について
解説は学習支援用に作成したもので、試験実施機関による公式解説ではありません。 事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、 重要な判断は必ずリンク先の公式資料でご確認ください。
最終更新:
出典：公益財団法人日本無線協会 第一級海上無線通信士 2026-09 無線工学A A12。解説は過去問AIが作成・校閲。
制作・確認範囲・誤り報告の手順は 静的解説の確認方針で説明しています。出典リンクや自動テストだけで、解説全体の正確性が保証されるわけではありません。
