第四級海上無線通信士2026年8月試験無線工学問 B-2

2026年8月試験第四級海上無線通信士無線工学問B-2

難度

標準

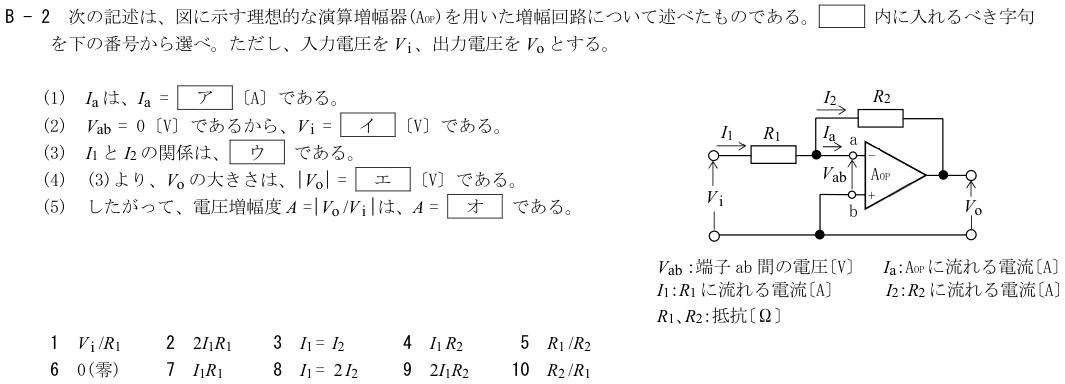

B - 2 次の記述は、図に示す理想的な演算増幅器(AOP)を用いた増幅回路について述べたものである。

解説

結論 → 詳細 → 補足の 3 層構成

展開

結論Layer 1

理想AOPの入力端子電流は0なのでア=6。

詳細Layer 2

展開

仮想短絡で反転入力点aは0V、Vi=I1R1なのでイ=7。

補足Layer 3

展開

入力電流が0で接点に蓄積もないためI1=I2、ウ=3。

帰還抵抗R2の電圧降下の大きさはI1R2、エ=4。

|Vo/Vi|=(I1R2)/(I1R1)=R2/R1なのでオ=10。
