代表的な中空導波管断面は円形と方形であり、アに入る。
2026年8月試験 航空無線通信士 無線工学 問B-3
難度
標準

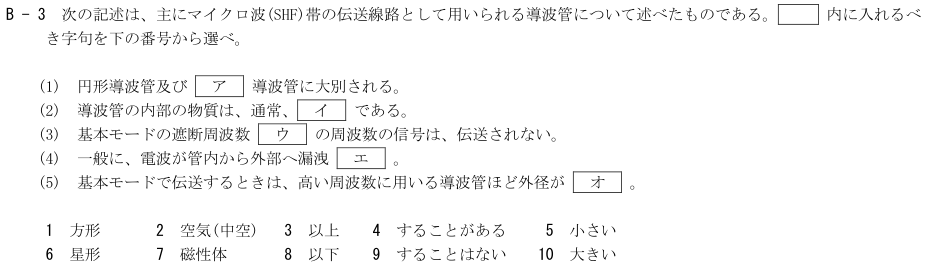

B - 3 次の記述は、主にマイクロ波(SHF)帯の伝送線路として用いられる導波管について述べたものである。
五つの空欄
解説
結論 → 詳細 → 補足 の 3 層構成
展開閉じる
解説
結論 → 詳細 → 補足 の 3 層構成
詳細Layer 2展開閉じる
図に誘電体充填の指定がない標準的な中空金属導波管の内側は空気で、イに入る。
補足Layer 3展開閉じる
理想的な中空導波管ではf<fcで軸方向の進行波は伝わらず、減衰場となる。f=fcでは軸方向位相定数β=0となる遮断境界で、通常の導波伝送は成立しない。したがって遮断周波数以下を示す候補8がウに入る。
連続した金属壁が電磁場を囲む通常の導波管では、外部へ漏洩しない。エに入る。
基本モード遮断周波数は断面寸法に反比例し、高周波用ほど寸法は大きくではなく小さくなる。
