整流器→蓄電池並列の直流母線→インバータ→交流負荷が浮動充電UPSの構成である。
2026年2月試験 第四級海上無線通信士 無線工学 問12(a)
難度
標準

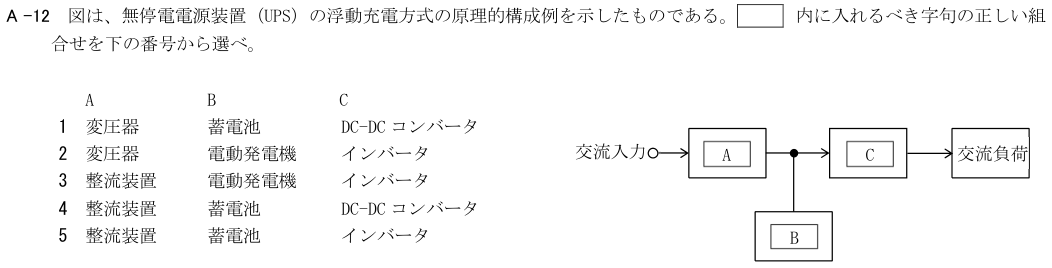

A -12 図は、無停電電源装置(UPS)の浮動充電方式の原理的構成例を示したものである。
選択肢
解説
解説本文
展開閉じる
解説
解説本文
各選択肢の解説
- 1
1
交流入力は整流装置を経て直流母線になる。変圧器だけでは蓄電池を充電できない。
- 2
2
蓄電池の代わりに発電機では停電時の即時給電を図の形で満たさない。
- 3
3
整流器は合うがBは蓄電池であり電動発電機ではない。
- 4
4
AとBは合うが交流負荷へ戻すCはインバータであってDC-DCではない。
- 5
5
整流器→蓄電池並列の直流母線→インバータ→交流負荷が浮動充電UPSの構成である。
この解説は?
解説・公式出典について
解説は学習支援用に作成したもので、試験実施機関による公式解説ではありません。 事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、 重要な判断は必ずリンク先の公式資料でご確認ください。
最終更新:
出典:公益財団法人日本無線協会 第四級海上無線通信士 2026-02期 無線工学 A-12(問題・正答)。原問題画像は公式PDFの当該原問を過去問AIが切り出したものです。解説は既存の独自解説です。
制作・確認範囲・誤り報告の手順は 静的解説の確認方針で説明しています。出典リンクや自動テストだけで、解説全体の正確性が保証されるわけではありません。
