周波数混合器に局部発振器を加えて中間周波数へ下げ、検波器から音声信号を得る。
2026年2月試験 第四級海上無線通信士 無線工学 問8(a)
難度
標準

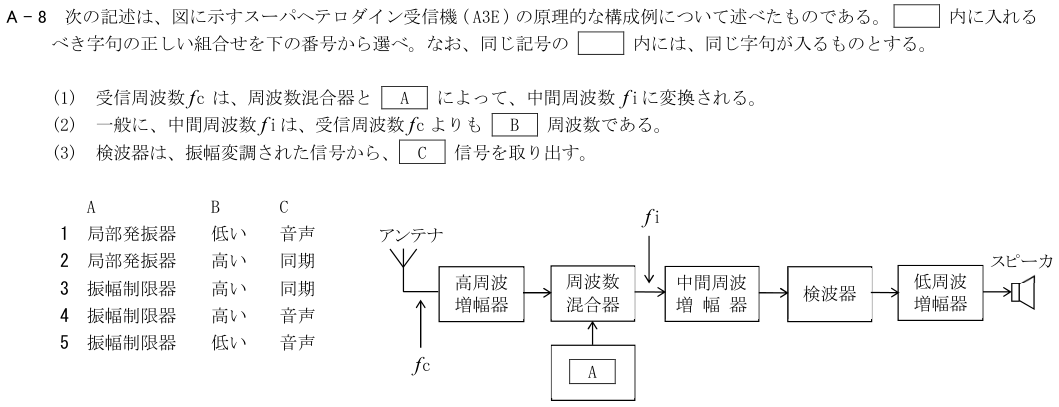

A – 8 次の記述は、図に示すスーパヘテロダイン受信機 ( A3E ) の原理的な構成例について述べたものである。
選択肢
解説
解説本文
展開閉じる
解説
解説本文
各選択肢の解説
- 1
1
周波数混合器に局部発振器を加えて中間周波数へ下げ、検波器から音声信号を得る。
- 2
2
中間周波数は通常受信周波数より低く、検波後は音声である。
- 3
3
振幅制限器はFM等で振幅変動を抑える用途で、図のA3E用周波数変換器ではない。
- 4
4
Cの音声は正しいが、Aは振幅制限器でなく局部発振器で、Bは高いでなく低いが正しい。
- 5
5
Bの低いとCの音声は正しいが、Aは振幅制限器でなく局部発振器である。
この解説は?
解説・公式出典について
解説は学習支援用に作成したもので、試験実施機関による公式解説ではありません。 事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、 重要な判断は必ずリンク先の公式資料でご確認ください。
最終更新:
出典:公益財団法人日本無線協会 第四級海上無線通信士 2026-02期 無線工学 A-8(問題・正答)。原問題画像は公式PDFの当該原問を過去問AIが切り出したものです。解説は既存の独自解説です。
制作・確認範囲・誤り報告の手順は 静的解説の確認方針で説明しています。出典リンクや自動テストだけで、解説全体の正確性が保証されるわけではありません。
