正しい。無負荷時の起電力を24.4〔V〕、負荷時の端子電圧を24〔V〕とすると、r=(24.4−24)/2=0.2〔Ω〕である。
2026年8月試験 第二級アマチュア無線技士 無線工学 問18
難度
標準

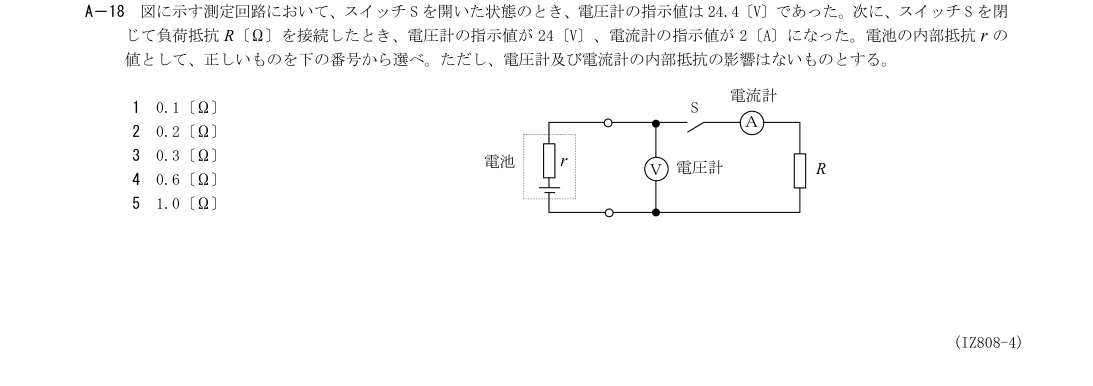

図に示す測定回路において、スイッチSを開いた状態のとき、電圧計の指示値は24.4〔V〕であった。次に、スイッチSを閉じて負荷抵抗R〔Ω〕を接続したとき、電圧計の指示値が24〔V〕、電流計の指示値が2〔A〕になった。電池の内部抵抗rの値として、正しいものを下の番号から選べ。ただし、電圧計及び電流計の内部抵抗の影響はないものとする。
選択肢
解説
解説本文
展開閉じる
解説
解説本文
各選択肢の解説
- 1
0.1〔Ω〕
誤り。内部電圧降下は24.4−24=0.4〔V〕なので、r=0.4〔V〕/2〔A〕=0.2〔Ω〕となる。
- 2
0.2〔Ω〕
正しい。無負荷時の起電力を24.4〔V〕、負荷時の端子電圧を24〔V〕とすると、r=(24.4−24)/2=0.2〔Ω〕である。
- 3
0.3〔Ω〕
誤り。式r=(E−V)/IにE=24.4〔V〕、V=24〔V〕、I=2〔A〕を代入すると0.2〔Ω〕である。
- 4
0.6〔Ω〕
誤り。内部抵抗に生じる電圧降下は0.4〔V〕であり、2〔A〕で割ると0.2〔Ω〕になる。
- 5
1.0〔Ω〕
誤り。計算値は0.2〔Ω〕であり、1.0〔Ω〕ではない。
