2026年5月試験 第二級アマチュア無線技士 無線工学 問3
難度
標準

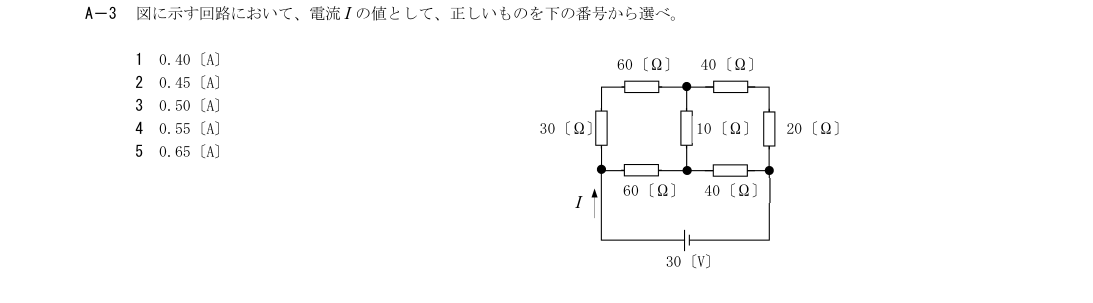

図に示す回路において、電流Iの値として、正しいものを下の番号から選べ。
選択肢
解説
結論 → 詳細 の 2 層構成
展開閉じる
解説
結論 → 詳細 の 2 層構成
詳細Layer 2展開閉じる
電源の左端から上中央までの抵抗は30+60=90 Ω、上中央から右端までは40+20=60 Ω、下側の左右は60 Ωと40 Ωである。90/60=60/40なので中央10 Ωには電流が流れない。合成抵抗は150 Ωと100 Ωの並列で60 Ωとなり、電源電流I=30/60=0.50 Aである。
各選択肢の解説
- 1
0.40〔A〕
誤り。電源の左端から上中央までの抵抗は30+60=90 Ω、上中央から右端までは40+20=60 Ω、下側の左右は60 Ωと40 Ωである。90/60=60/40なので中央10 Ωには電流が流れない。合成抵抗は150 Ωと100 Ωの並列で60 Ωとなり、電源電流I=30/60=0.50 Aである。
- 2
0.45〔A〕
誤り。電源の左端から上中央までの抵抗は30+60=90 Ω、上中央から右端までは40+20=60 Ω、下側の左右は60 Ωと40 Ωである。90/60=60/40なので中央10 Ωには電流が流れない。合成抵抗は150 Ωと100 Ωの並列で60 Ωとなり、電源電流I=30/60=0.50 Aである。
- 3
0.50〔A〕
正しい。電源の左端から上中央までの抵抗は30+60=90 Ω、上中央から右端までは40+20=60 Ω、下側の左右は60 Ωと40 Ωである。90/60=60/40なので中央10 Ωには電流が流れない。合成抵抗は150 Ωと100 Ωの並列で60 Ωとなり、電源電流I=30/60=0.50 Aである。
- 4
0.55〔A〕
誤り。電源の左端から上中央までの抵抗は30+60=90 Ω、上中央から右端までは40+20=60 Ω、下側の左右は60 Ωと40 Ωである。90/60=60/40なので中央10 Ωには電流が流れない。合成抵抗は150 Ωと100 Ωの並列で60 Ωとなり、電源電流I=30/60=0.50 Aである。
- 5
0.65〔A〕
誤り。電源の左端から上中央までの抵抗は30+60=90 Ω、上中央から右端までは40+20=60 Ω、下側の左右は60 Ωと40 Ωである。90/60=60/40なので中央10 Ωには電流が流れない。合成抵抗は150 Ωと100 Ωの並列で60 Ωとなり、電源電流I=30/60=0.50 Aである。
この解説は？
解説・公式出典について
解説は学習支援用に作成したもので、試験実施機関による公式解説ではありません。 事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、 重要な判断は必ずリンク先の公式資料でご確認ください。
最終更新:
出典：公益財団法人日本無線協会
制作・確認範囲・誤り報告の手順は 静的解説の確認方針で説明しています。出典リンクや自動テストだけで、解説全体の正確性が保証されるわけではありません。
