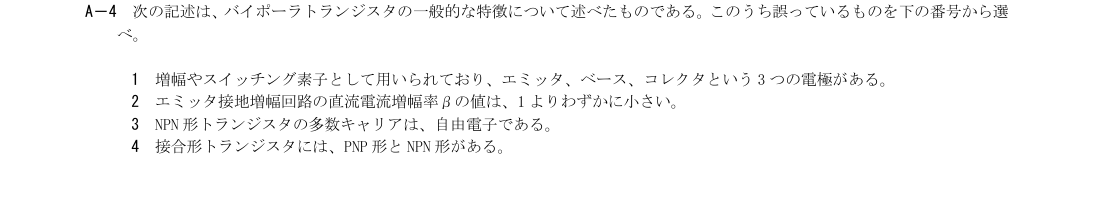

2026年5月試験 第二級アマチュア無線技士 無線工学 問4

各選択肢の解説

1

増幅やスイッチング素子として用いられており、エミッタ、ベース、コレクタという3つの電極がある。

バイポーラトランジスタの用途と三電極の名称を正しく述べているため、「誤っているもの」ではない。

2

エミッタ接地増幅回路の直流電流増幅率βの値は、1よりわずかに小さい。

βは一般にコレクタ電流とベース電流の比で、通常1より十分大きい。1よりわずかに小さい量に対応するのは主としてベース接地電流増幅率αであり、この記述が誤り。

3

NPN形トランジスタの多数キャリアは、自由電子である。

N形領域の多数キャリアは自由電子であり、記述は正しいため選ばない。

4

接合形トランジスタには、PNP形とNPN形がある。

バイポーラ接合トランジスタの二つの基本構造を正しく述べているため選ばない。
