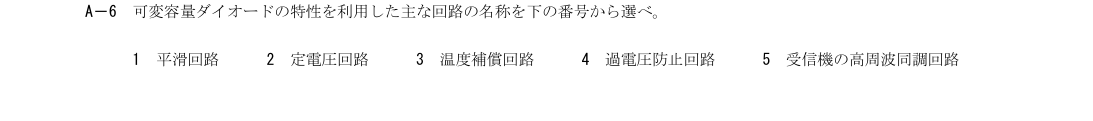

2026年8月試験 第二級アマチュア無線技士 無線工学 問6

各選択肢の解説

1

平滑回路

平滑回路は整流後の脈動を小さくする回路であり、可変容量ダイオードの逆電圧による容量変化を主目的には使わない。

2

定電圧回路

定電圧回路は出力電圧を一定に保つ回路であり、可変容量特性の代表的用途ではない。

3

温度補償回路

温度変化の影響を相殺する回路であり、可変容量ダイオードの主用途を示していない。

4

過電圧防止回路

過電圧から回路を保護する用途ではなく、逆電圧に応じた接合容量の変化を利用する素子である。

5

受信機の高周波同調回路

逆方向電圧で接合容量を変えられるため、LC同調回路の共振周波数を電気的に変える用途に適する。
