ひずみ率は √(0.4²+0.3²)/50×100 = 0.5/50×100 = 1〔%〕となるため正しい。
2026年8月試験 第二級アマチュア無線技士 無線工学 問8
難度
標準

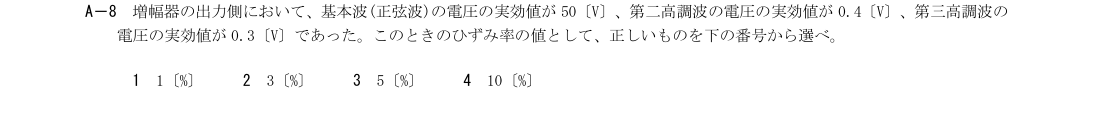

増幅器の出力側において、基本波(正弦波)の電圧の実効値が50〔V〕、第二高調波の電圧の実効値が0.4〔V〕、第三高調波の電圧の実効値が0.3〔V〕であった。このときのひずみ率の値として、正しいものを下の番号から選べ。
選択肢
解説
解説本文
展開閉じる
解説
解説本文
各選択肢の解説
- 1
1〔%〕
ひずみ率は √(0.4²+0.3²)/50×100 = 0.5/50×100 = 1〔%〕となるため正しい。
- 2
3〔%〕
高調波電圧の二乗和平方根は0.5〔V〕であり、基本波50〔V〕に対する比は0.01なので、3〔%〕にはならない。
- 3
5〔%〕
計算値は √(0.4²+0.3²)/50×100 = 1〔%〕であり、5〔%〕ではない。
- 4
10〔%〕
高調波合成実効値0.5〔V〕は基本波50〔V〕の100分の1であるため、10〔%〕ではない。
この解説は？
解説・公式出典について
解説は学習支援用に作成したもので、試験実施機関による公式解説ではありません。 事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、 重要な判断は必ずリンク先の公式資料でご確認ください。
最終更新:
出典：公益財団法人日本無線協会
制作・確認範囲・誤り報告の手順は 静的解説の確認方針で説明しています。出典リンクや自動テストだけで、解説全体の正確性が保証されるわけではありません。
