第二級アマチュア無線技士2026年5月試験無線工学問 18

2026年5月試験第二級アマチュア無線技士無線工学問18

難度

標準

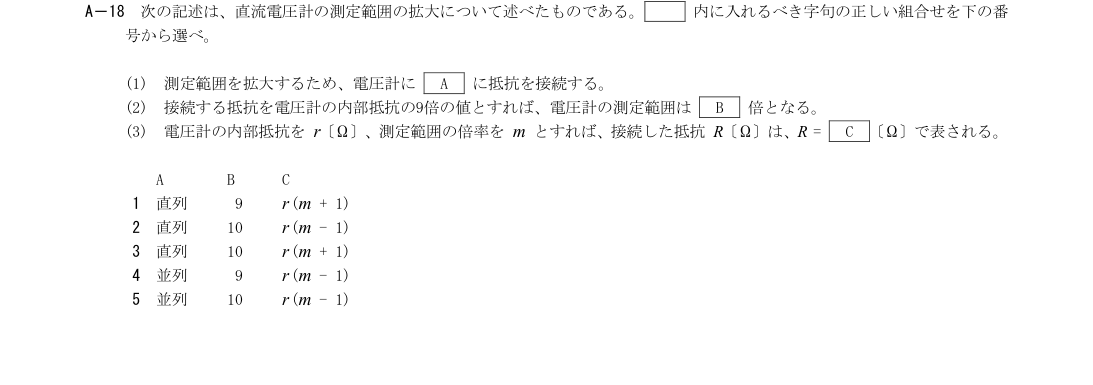

次の記述は、直流電圧計の測定範囲の拡大について述べたものである。□内に入れるべき字句の正しい組合せを下の番号から選べ。

(1) 測定範囲を拡大するため、電圧計に［A］に抵抗を接続する。

(2) 接続する抵抗を電圧計の内部抵抗の9倍の値とすれば、電圧計の測定範囲は［B］倍となる。

(3) 電圧計の内部抵抗をr〔Ω〕、測定範囲の倍率をmとすれば、接続した抵抗R〔Ω〕は、R＝［C］〔Ω〕で表される。

解説

結論 → 詳細の 2 層構成

展開

結論Layer 1

倍率拡大抵抗は電圧計に直列接続する。

詳細Layer 2

展開

倍率m=(r+R)/rよりR=r(m−1)。R=9rならm=(r+9r)/r=10となり、すべて適合する。

1: A：直列　B：9　C：r(m＋1)
直列接続は正しいが、R=9rなら全抵抗はr+9r=10rなので倍率は10倍である。また一般式はR=r(m−1)であり、BとCが誤る。
2: A：直列　B：10　C：r(m−1)
倍率拡大抵抗は電圧計に直列接続する。倍率m=(r+R)/rよりR=r(m−1)。R=9rならm=(r+9r)/r=10となり、すべて適合する。
3: A：直列　B：10　C：r(m＋1)
直列及び10倍は正しいが、m=(r+R)/rをRについて解くとR=r(m−1)であり、r(m＋1)ではない。
4: A：並列　B：9　C：r(m−1)
電圧計の測定範囲を拡大する抵抗は並列ではなく直列に接続する。また9rの追加で倍率は9倍ではなく10倍になる。
5: A：並列　B：10　C：r(m−1)
BとCは合うが、並列抵抗は電圧計の倍率拡大方法ではなく、Aは直列でなければならない。
