同軸給電線では中心導体と外部導体を電気的に分離し、所定の間隔を保つ誘電体として絶縁物が両導体間に詰められるため、3が適切である。
2026年5月試験 第二級アマチュア無線技士 無線工学 問B-5
難度
標準

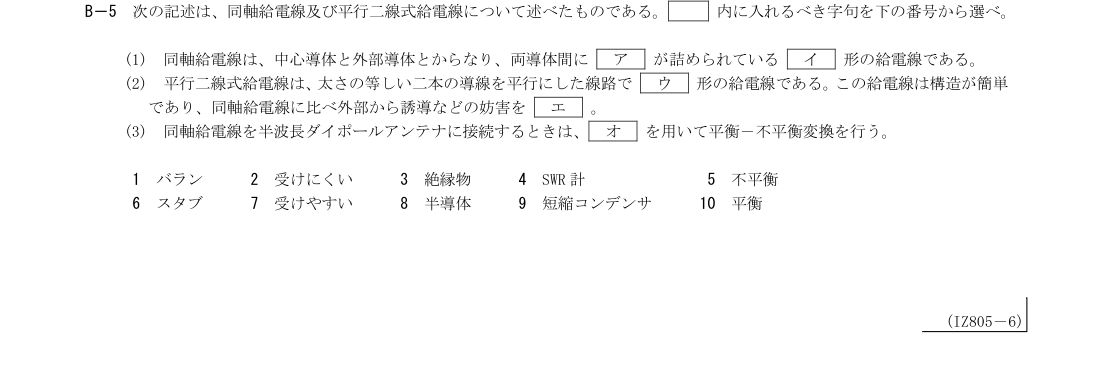

次の記述は、同軸給電線及び平行二線式給電線について述べたものである。□内に入れるべき字句を下の番号から選べ。
五つの空欄
解説
結論 → 詳細 → 補足 の 3 層構成
展開閉じる
解説
結論 → 詳細 → 補足 の 3 層構成
詳細Layer 2展開閉じる
同軸給電線では外部導体が通常接地側となり、中心導体との二導体が対地に対称でないため、不平衡形に分類される。
補足Layer 3展開閉じる
同じ太さの二本の導線を対称に配置し、対地電圧が大きさ等しく逆位相となる平行二線式給電線は平衡形である。
平行二線式給電線は同軸線のような外部導体による遮蔽がなく、外部電磁界による誘導などの妨害を相対的に受けやすい。
不平衡形の同軸給電線と平衡形の半波長ダイポールアンテナを接続する際は、平衡－不平衡変換器であるバランを用いる。
