2026年5月試験 第二級アマチュア無線技士 無線工学 問6

各選択肢の解説

1

ハートレー発振回路

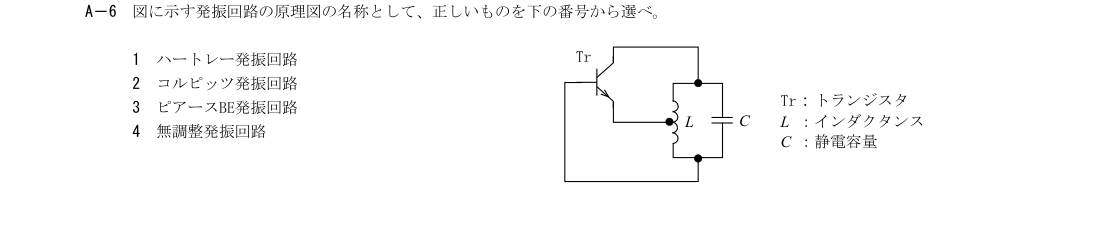

原図は二つのインダクタンス部分（又は中間タップを持つコイル）と一つのコンデンサで帰還量を得る構成で、ハートレー発振回路に該当する。

2

コルピッツ発振回路

コルピッツ発振回路は一般に分割した二つのコンデンサと一つのコイルを用いる。原図の分割要素はコイル側なので該当しない。

3

ピアースBE発振回路

ピアース発振回路は水晶振動子を用いる構成であり、原図には水晶振動子が示されていない。

4

無調整発振回路

原図には周波数を決めるLC共振回路が明示されているため、この名称には該当しない。
