アは正。整合時は反射波がなく、進行波のみで定在波が生じない。
2026年2月試験 第四級海上無線通信士 無線工学 問B-5
難度
標準

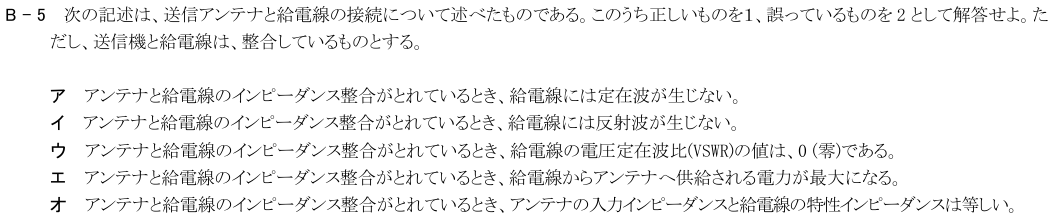

B - 5 次の記述は、送信アンテナと給電線の接続について述べたものである。
五つの空欄
解説
結論 → 詳細 → 補足 の 3 層構成
展開閉じる
解説
結論 → 詳細 → 補足 の 3 層構成
詳細Layer 2展開閉じる
イは正。負荷からの反射波がない。
補足Layer 3展開閉じる
ウは誤。整合時のVSWRは0でなく1である。
エは正。整合時は反射損失がなく負荷へ最大限の電力を届ける。
オは正。整合なら入力インピーダンスは線路特性インピーダンスに等しい。
この解説は？
解説・公式出典について
解説は学習支援用に作成したもので、試験実施機関による公式解説ではありません。 事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、 重要な判断は必ずリンク先の公式資料でご確認ください。
最終更新:
出典：公益財団法人日本無線協会 第四級海上無線通信士 2026-02期 無線工学 B-5（問題・正答）。原問題画像は公式PDFの当該原問を過去問AIが切り出したものです。解説は既存の独自解説です。
制作・確認範囲・誤り報告の手順は 静的解説の確認方針で説明しています。出典リンクや自動テストだけで、解説全体の正確性が保証されるわけではありません。
