2級土木施工管理技士令和8年度前期学科問 3

令和8年度前期 2級土木施工管理技士学科問3

難度

やや易

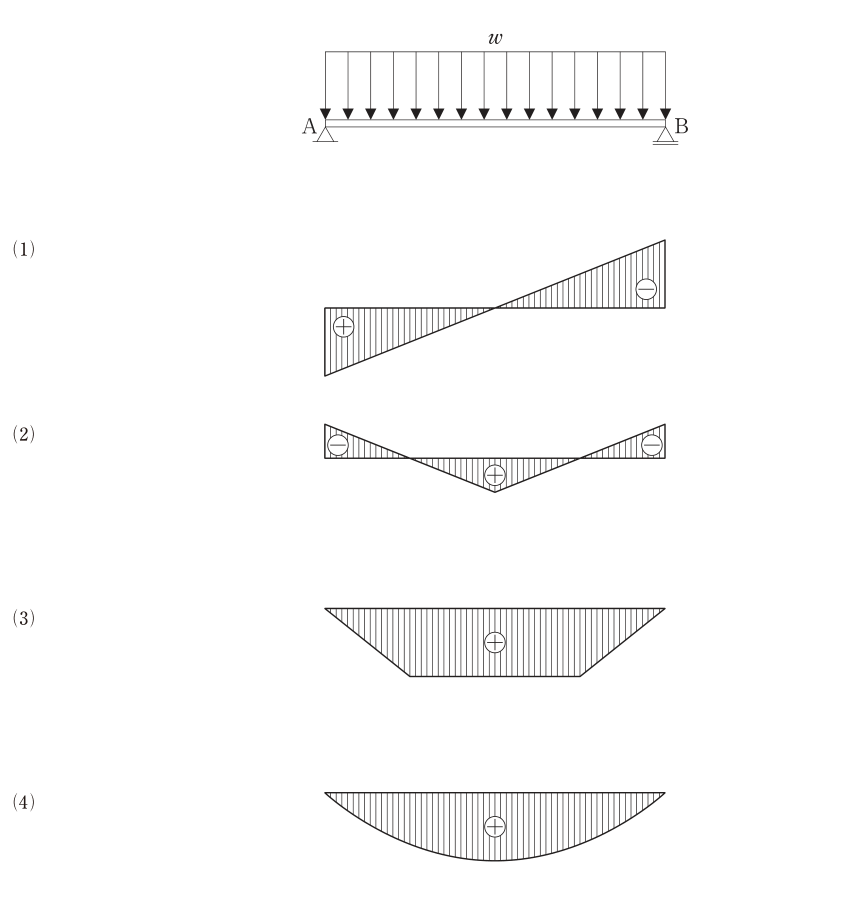

下図の単純梁に等分布荷重 w が作用した場合の曲げモーメント図として，適当なものはどれか。ただし，梁の自重は考慮しないものとする。

解説

結論 → 詳細 → 補足の 3 層構成

展開

解説Layer 1

等分布荷重wが全長に作用する単純梁では、両端の支点で曲げモーメントが0になり、中央で最大（wL²/8）となる二次曲線（放物線）の図になる。公式正答の図⑷と一致する。

ア: 図⑴：左端で正、右端で負の直線状の曲げモーメント図
不適当。単純梁の支点は回転を拘束しないので、端部の曲げモーメントは0になる。端部に値をもつ直線状の図は、端部にモーメントが作用する場合などの形である。
イ: 図⑵：両端で負、中央で正の折れ線状の曲げモーメント図
不適当。両端で負の曲げモーメントが生じるのは、固定端や連続梁の中間支点のように回転が拘束される場合である。単純梁ではこの形にならない。
ウ: 図⑶：両端で零、中央が正で一定区間をもつ折れ線状の図
不適当。一定区間で値が一定の台形状の折れ線図は、対称な2点の集中荷重が作用する場合の形である。等分布荷重では、せん断力が位置に比例して変わるため曲線になる。
エ: 図⑷：両端で零、中央が正の放物線状の曲げモーメント図
適当。等分布荷重では、せん断力図が直線で変わり、それを積分した曲げモーメント図は放物線になる。両端で0、中央で最大の正値となる。
