CVTケーブルは、架橋ポリエチレン絶縁ビニルシースケーブル(CV)の単心3本をより合わせたトリプレックス形のケーブルである。
令和8年度 上期 第一種電気工事士 学科 問42
難度
やや易

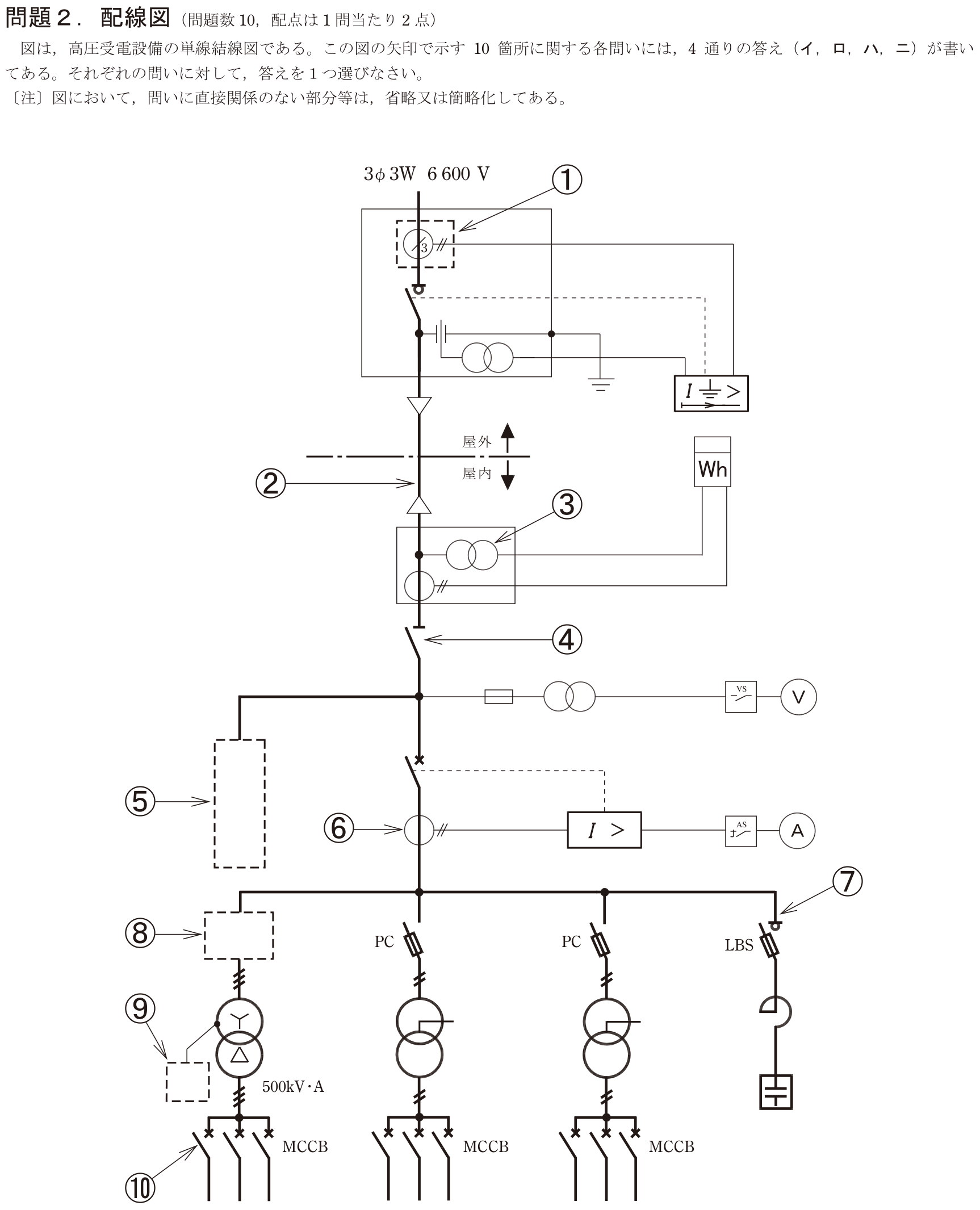

②で示す部分に使用するCVTケーブルとして、適切なものは。
選択肢
解説
結論 → 詳細 → 補足 の 3 層構成
展開閉じる
解説
結論 → 詳細 → 補足 の 3 層構成
詳細Layer 2展開閉じる
高圧用なので各線心は導体の外側に内部半導電層、架橋ポリエチレン絶縁体、外部半導電層、銅シールドを持ち、その外側にそれぞれビニルシースを施す。この構造を示す断面図が適切。
各選択肢の解説

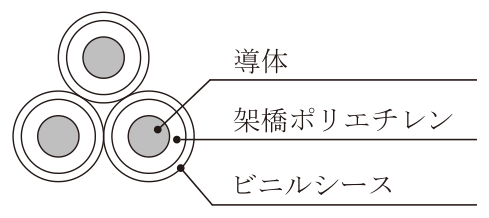

- ア
導体・架橋ポリエチレン・ビニルシースからなる単心ケーブル3本をより合わせたもの(半導電層・銅シールドなし)
単心3本のより合わせだが、高圧ケーブルに必要な半導電層と銅シールドがなく、高圧用CVTケーブルの構造ではない。

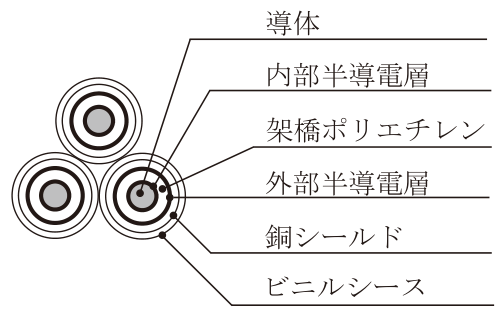

- イ
導体・内部半導電層・架橋ポリエチレン・外部半導電層・銅シールド・ビニルシースからなる単心ケーブル3本をより合わせたもの
正解。半導電層と銅シールドを持つ高圧用CV単心ケーブル3本をより合わせたCVTケーブル。

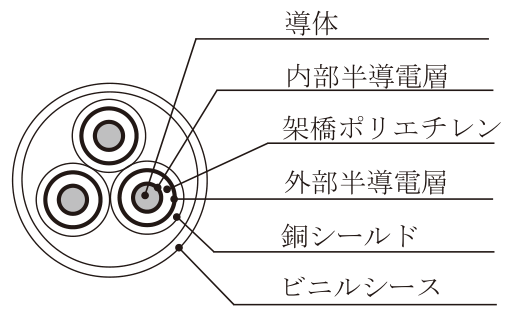

- ウ
導体・内部半導電層・架橋ポリエチレン・外部半導電層・銅シールドの線心3本を1つのビニルシースで一括被覆したもの
線心3本を一括のシースで覆ったものは3心CVケーブルで、単心3本をより合わせたCVT(トリプレックス形)ではない。

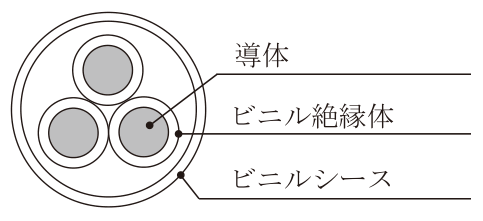

- エ
導体・ビニル絶縁体の線心3本を1つのビニルシースで一括被覆したもの
ビニル絶縁体を用い一括シースで覆ったものはビニル絶縁ビニルシースケーブルで、架橋ポリエチレン絶縁のCVTケーブルではない。
