第一種電気工事士令和7年度下期学科問 41

令和7年度下期第一種電気工事士学科問41

難度

やや易

①で示す機器の動作特性試験に用いるものは。

解説

結論 → 詳細 → 補足の 3 層構成

展開

解説Layer 1

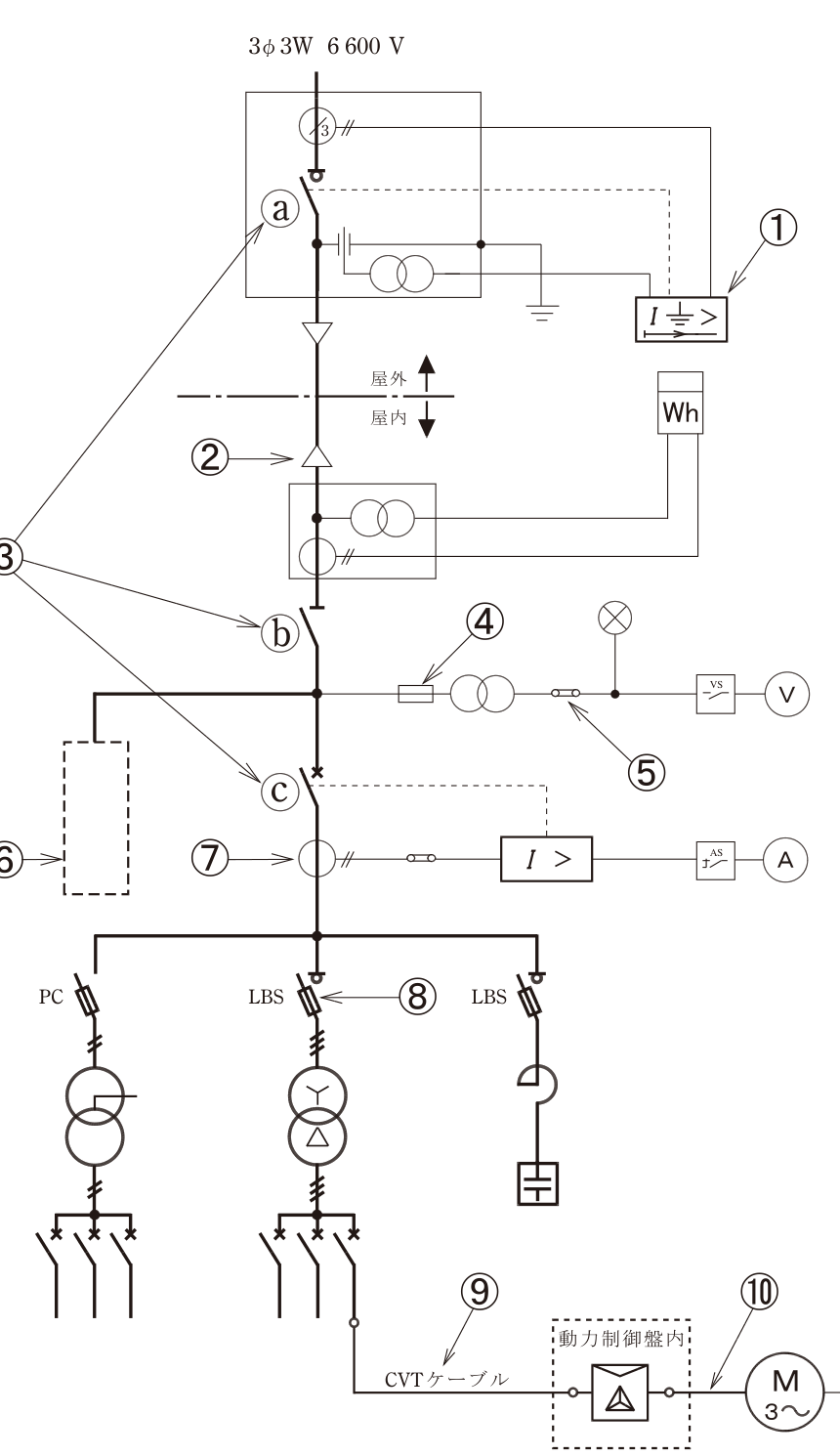

共有図①は受電点の地絡継電装置。公式問題14ページの試験器写真を確認し、地絡継電器の動作特性に必要な電圧・電流・位相角を調整・測定できる器具を選ぶ。

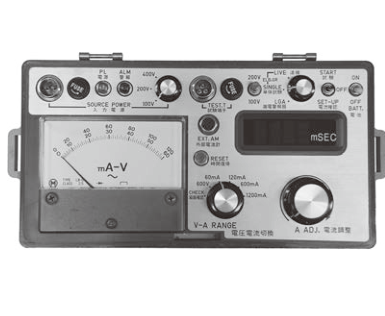

ア: 漏えい電流・動作時間の試験器の写真
写真の前面は漏えい電流や動作時間を測る器具であり、地絡継電器の電圧・電流・位相角を個別に設定する写真ロの器具とは異なる。

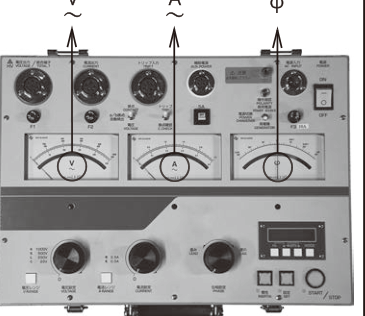

イ: V・A・φの計器を持つ地絡継電器試験器の写真
写真にV、A、φの計器があり、地絡継電器へ試験電圧・試験電流を与え位相角も確認して動作特性を調べられる。

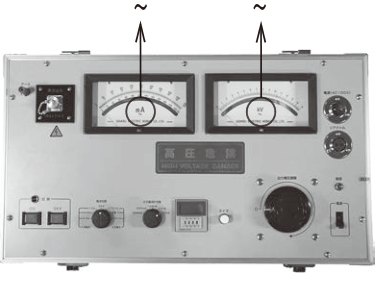

ウ: mA・kV計器を持つ試験器の写真
写真にはmAとkVの計器が見える。高電圧と漏れ電流の試験をする器具で、V・A・φを使う①の動作特性試験器ではない。

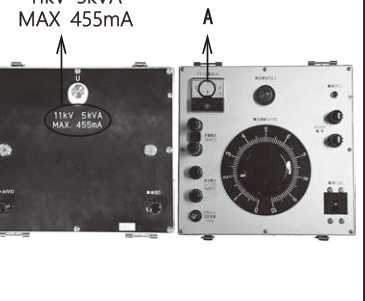

エ: 11 kV・5 kVAと表示された耐電圧試験用機器の写真
写真には11 kV・5 kVAの高電圧出力仕様が見える。耐電圧試験用電源側の器具で、①の継電器特性試験器ではない。

この解説は？

AI生成

解説は公式の問題文・公式解答を基に作成しています。事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、重要な判断は必ずリンク先の公式資料でご確認ください。

最終更新: 2026年9月28日

出典：令和7年度下期第一種電気工事士学科試験問41（電気技術者試験センター）。改行・空白と表記を整え、元のイ・ロ・ハ・ニをア・イ・ウ・エに置換。図のみの選択肢は識別用説明を追加。図・写真は問題PDFから該当部分を切り出し、選択肢の図からは記号の文字を除いた。

検証プロセス・誤り報告フローは運営透明性レポートで公開しています。
