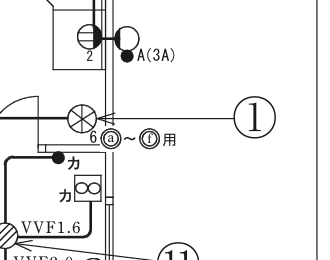

配線図①の引出線は事務所右側の扉脇、『分電盤へ』の矢印の右端にある、円内に交差線を持つ記号を指す。傍記の『6』と『二重丸a～f用』、電灯分電盤のリモコンリレー群の傍記『6』が対応するため、単相200Vのa～f照明回路を選ぶ6点用リモコンセレクタスイッチである。
令和6年度 上期 第二種電気工事士 学科 問31
難度
やや易
①で示す図記号の名称は。
選択肢
解説
結論 → 詳細 → 補足 の 3 層構成
展開閉じる
解説
結論 → 詳細 → 補足 の 3 層構成
各選択肢の解説
- ア
リモコンセレクタスイッチ
円内に交差線を持つ記号に『6』『二重丸a～f用』と選択対象が明記されている。リモコンセレクタスイッチに合う。
- イ
漏電警報器
漏電警報器は漏電の警報用であり、二重丸a～fの6照明回路を選ぶ①の操作器具ではない。
- ウ
リモコントランス
リモコントランスはリモコン回路への電源供給用。①の6点選択器具とは役割が異なる。
- エ
表示スイッチ
①は『6』『二重丸a～f用』と複数回路の選択を明示する図記号であり、表示スイッチを示さない。
