第二種電気工事士令和6年度上期学科問 33

令和6年度上期第二種電気工事士学科問33

難度

やや易

③で示す部分に使用するコンセントの極配置（刃受）は。

解説

結論 → 詳細 → 補足の 3 層構成

展開

解説Layer 1

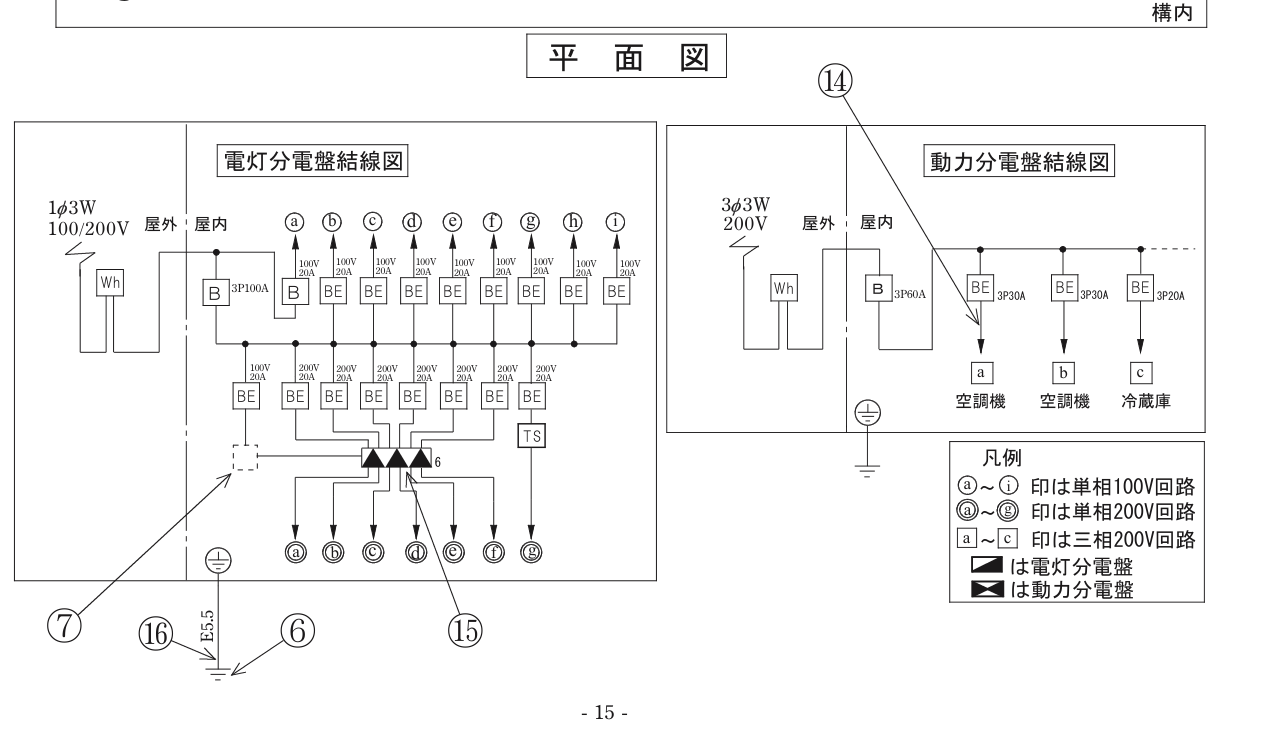

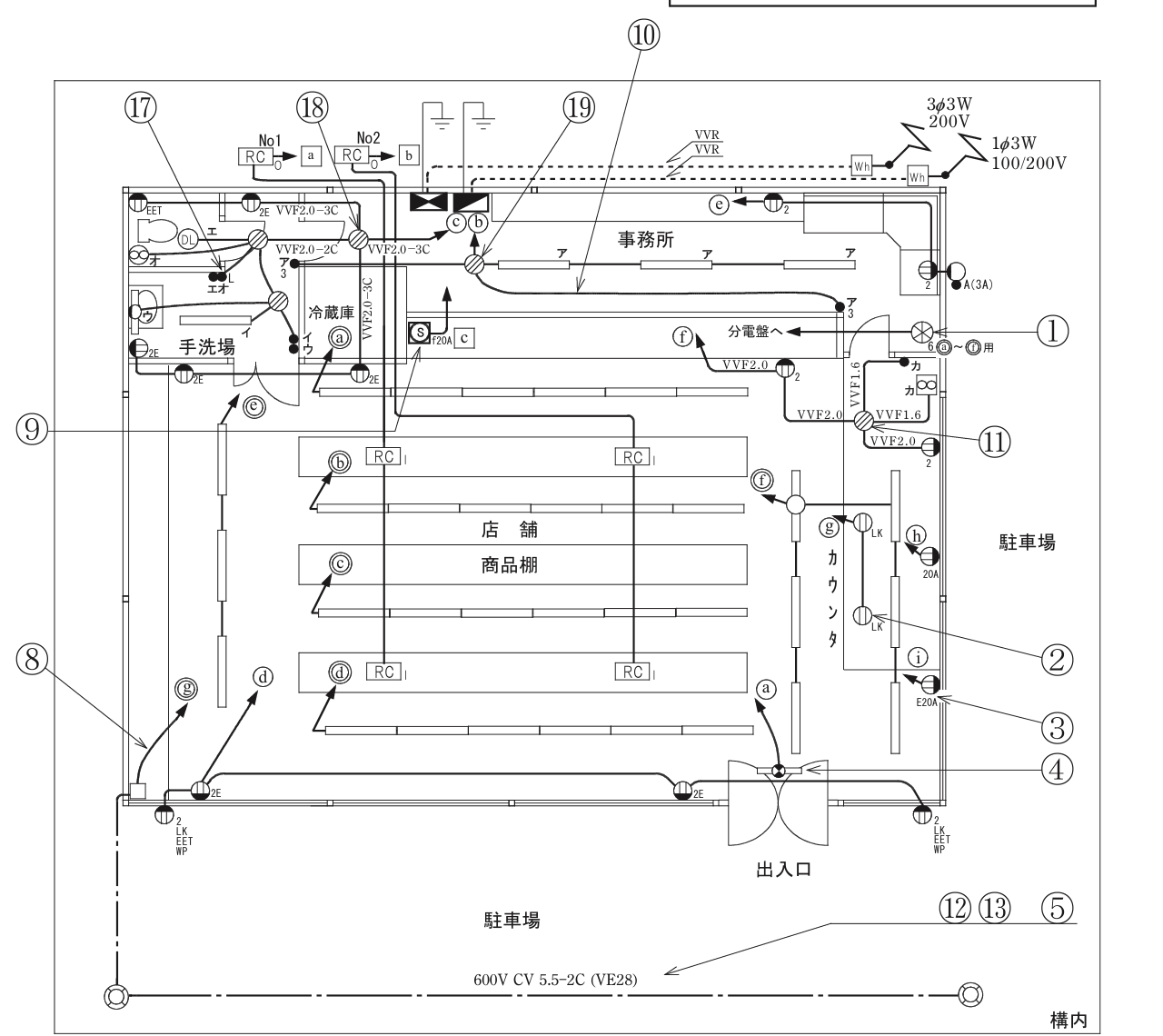

平面図③には接地極付き20Aコンセントを示す『E20A』があり、接続先のⓘ回路は分電盤図で100V・20Aと指定されている。この条件に必要なのは100V系20A・接地極付きの刃受配置であり、公式問題の4図と公式正答を照合すると、縦向きL字刃受け・縦向き平刃受け・接地極を持つニが該当する。

ア: 左に横向きL字の刃受け、右に横向き平刃受け、下に接地極刃受けがある図。
横向きL字刃受けを持つ20A・250V系の極配置で、100V回路の③には合わない。
イ: 左右に縦向きの平刃受け、下に接地極刃受けがある図。
縦向き平刃2本の15A・125V系の極配置で、20A指定の③には合わない。
ウ: 左右に横向きの平刃受け、下に接地極刃受けがある図。
横向き平刃2本の15A・250V系の極配置で、100V・20A指定の③には合わない。
エ: 左に縦向きL字の刃受け、右に縦向き平刃受け、下に接地極刃受けがある図。
縦向きL字刃受け、縦向き平刃受け、接地極を持つ20A・125V系の極配置で、100V・20Aの③に対応する。

この解説は？

AI生成

解説は公式の問題文・公式解答を基に作成しています。事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、重要な判断は必ずリンク先の公式資料でご確認ください。

最終更新: 2026年9月23日

出典：令和6年度上期第二種電気工事士学科試験問33（電気技術者試験センター）。原本のイ・ロ・ハ・ニをア・イ・ウ・エに置換。

検証プロセス・誤り報告フローは運営透明性レポートで公開しています。
