第二種電気工事士令和6年度 下期学科問 16

令和6年度 下期 第二種電気工事士 学科 問16

電気機器・材料・工具#電気機器・材料・工具
難度やや易

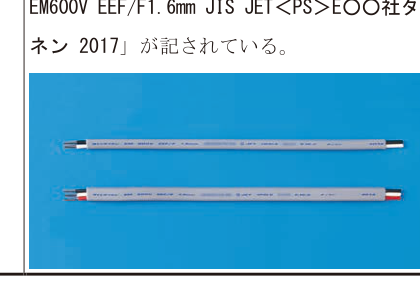

写真に示す材料の名称は。なお，材料の表面には「タイシガイセン EM600V EEF/F1.6mm JIS JET<PS>E〇〇社タイネン 2017」が記されている。

問16の図表1

選択肢

解説

結論 → 詳細 → 補足 の 3 層構成

展開
結論Layer 1

問題文にある表示文字列中の「EEF」は、E(ポリエチレン絶縁)・E(ポリエチレンシース)・F(平形)の頭文字からなる記号であり、600Vポリエチレン絶縁耐燃性ポリエチレンシースケーブル平形(いわゆるエコケーブル)の絶縁・シース材質と形状を表す。

詳細Layer 2
展開

これに続く「/F」は耐燃性を表す記号であり、表示全体の「EEF/F」で選択肢ハの「耐燃性ポリエチレンシースケーブル平形」という名称に対応する。CVケーブル(架橋ポリエチレン絶縁ビニルシースケーブル)とは異なる材質の平形ケーブルを示す。また表示文字列中の「EM」はエコマテリアル(Eco Material)を表す記号で、鉛やハロゲン系物質など特定の環境負荷物質を使用していないことを示す環境配慮表示であり、材質を示す「EEF」とは別の意味を持つ。さらに表示文字列中の「タイネン」は「耐燃」を意味し、記号「/F」と同じく選択肢ハの「耐燃性ポリエチレンシース」という特徴に対応する表示である。一方「タイシガイセン」は「耐紫外線」を意味する別の表示であり、耐燃性とは異なる性質を示す付加情報である。

各選択肢の解説

ア

無機絶縁ケーブル

無機絶縁ケーブル(MIケーブル)は金属シース内に酸化マグネシウム絶縁物を充填した特殊な耐火ケーブルで、外観・表示記号とも一致しない。

イ

600V ビニル絶縁ビニルシースケーブル平形

600Vビニル絶縁ビニルシースケーブル平形(VVF)であれば表示記号は「VVF」であり、問題文の表示文字列「EEF」とは異なる。

ウ

600V ポリエチレン絶縁耐燃性ポリエチレンシースケーブル平形

問題文の表示文字列にある記号「EEF」(E=ポリエチレン絶縁、E=ポリエチレンシース、F=平形)とこれに続く「/F」(耐燃性を表す記号)、および「タイネン(耐燃)」の表示は、いずれもエコケーブル(600Vポリエチレン絶縁耐燃性ポリエチレンシースケーブル平形)の特徴と一致し、正答となる。なお「タイシガイセン(耐紫外線)」は耐燃性とは別の性質を示す表示である。

エ

600V 架橋ポリエチレン絶縁ビニルシースケーブル

架橋ポリエチレン絶縁ビニルシースケーブル(CV等)は表示記号が「CV」であり、また丸形の外観を持つ製品が一般的である。選択肢の名称にも「平形」の語がなく、問題文の表示文字列「EEF」や写真の平形の外観のいずれとも一致しない。

この解説は？
AI生成

解説は公式の問題文・公式解答を基に作成しています。 事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、 重要な判断は必ずリンク先の公式資料でご確認ください。

最終更新:

問題PDF公式解答 PDF

出典：令和6年度下期第二種電気工事士学科試験 問16（電気技術者試験センター）。原本のイ・ロ・ハ・ニをア・イ・ウ・エに置換。
