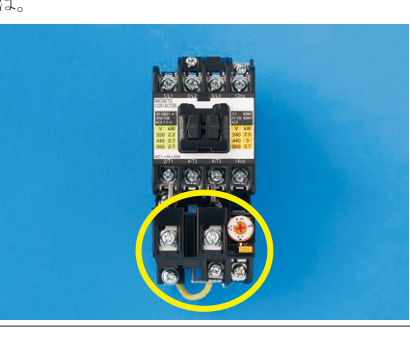

写真は電磁開閉器全体を示している。
令和6年度 下期 第二種電気工事士 学科 問17
難度
やや易
写真に示す器具の〇で囲まれた部分の名称は。
選択肢
解説
結論 → 詳細 → 補足 の 3 層構成
展開閉じる
解説
結論 → 詳細 → 補足 の 3 層構成
詳細Layer 2展開閉じる
上部は定格銘板とコイル・主接点部からなる電磁接触器であり、黄色の丸で囲まれた下部の、橙色の電流調整ダイヤルとその右下に見える小さな橙色の復帰ボタンを備えたユニットが熱動継電器(サーマルリレー)である。熱動継電器は主回路に流れる過負荷電流を検知すると、内蔵する補助接点(b接点)を開放し、これにより電磁接触器の操作コイル回路を遮断して主接点を開路させる。主回路そのものを熱動継電器が直接開閉するわけではなく、電磁接触器と組み合わせて過負荷保護を行う点が、電流調整ダイヤルと復帰ボタンを備えたユニットに特有の外観と機能である。
各選択肢の解説
- ア
漏電警報器
漏電警報器は漏電電流を検出して警報を発する独立した箱形の器具であり、電磁開閉器に組み込まれるユニットではないため、写真の〇部分とは形状が異なる。
- イ
電磁接触器
電磁接触器は写真上部のコイル・主接点ブロックであり、〇で囲まれた下部の調整ダイヤル付きユニットとは別の部位である。
- ウ
漏電遮断器
漏電遮断器は漏電検出用のテストボタンを備えた箱形の遮断器であり、〇部分に見られる電流調整ダイヤルと復帰ボタンの外観とは一致しない。
- エ
熱動継電器
〇部分に見える橙色の電流調整ダイヤルと、その右下の小さな橙色の復帰ボタンは熱動継電器(サーマルリレー)特有の外観であり、電磁接触器と組み合わせて電磁開閉器を構成する。熱動継電器は過負荷検知時に自身の補助接点(b接点)を開いて電磁接触器のコイル回路を遮断する働きを持つ。
