第二種電気工事士令和6年度下期学科問 18

令和6年度下期第二種電気工事士学科問18

難度

やや易

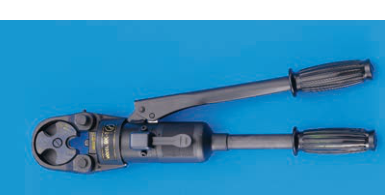

写真に示す工具の名称は。

解説

結論 → 詳細 → 補足の 3 層構成

展開

解説Layer 1

写真の工具は長い2本のグリップ付きハンドルを持ち、先端の環状ヘッド内に着脱式ダイス(型)を1対備えた構造であり、ハンドルを握ることで油圧によりダイスを閉じて電線用の圧着端子やスリーブをかしめる、手動油圧式圧着器の構造的特徴と一致する。

ア: 手動油圧式圧着器
写真のヘッドには着脱式ダイスが1対装着されており、2本のハンドルを握って油圧でダイスを閉じ、圧着端子やスリーブをかしめる構造は、手動油圧式圧着器の特徴と一致する。
イ: 手動油圧式カッタ
手動油圧式カッタは刃状の切断部を持ち電線を切断する構造であるが、写真のヘッドは切断刃ではなく圧着用の開口ダイス形状であるため一致しない。
ウ: ノックアウトパンチャ(油圧式)
パンチャはドローボルトで穴あけ用パンチとダイスを引き寄せ、金属板に穴を開ける工具。写真の先端はパンチとダイスを引き込む構造ではなく、圧着端子・スリーブを挟む環状ヘッドと向かい合う圧着ダイスなので、ハではない。
エ: 手動油圧式圧縮器
圧縮器はT形分岐コネクタや圧縮接続管に合わせた押し型・受け型を使う工具。写真のヘッドでは、端子の筒部を挟む小さな上下1対の着脱式ダイスが向かい合い、T形コネクタを載せる幅広い受け型は見えない。圧着端子・スリーブをかしめる圧着器の形であり、ニではない。

この解説は？

AI生成

解説は公式の問題文・公式解答を基に作成しています。事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、重要な判断は必ずリンク先の公式資料でご確認ください。

最終更新: 2026年9月23日

出典：令和6年度下期第二種電気工事士学科試験問18（電気技術者試験センター）。原本のイ・ロ・ハ・ニをア・イ・ウ・エに置換。
