第二種電気工事士令和6年度 下期学科問 24

令和6年度 下期 第二種電気工事士 学科 問24

施工・法規・検査#施工・法規・検査
難度やや易

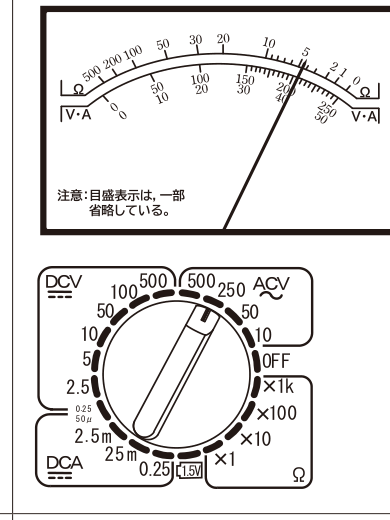

アナログ式回路計(電池内蔵)の測定レンジを図のように選定し測定したところ、目盛板の値を示した。測定値として、正しいものは。

問24の図表1

選択肢

解説

結論 → 詳細 → 補足 の 3 層構成

展開
結論Layer 1

レンジ切替つまみは交流電圧(ACV)の250Vレンジに設定されており、Ω(抵抗)やDCV・DCA側のレンジには合わせられていない。

詳細Layer 2
展開

目盛板の電圧・電流共用目盛(0〜250)を読み取ると、指針は200と250の間、200のすぐ右寄りの位置を指しており、これは約205に相当する。つまみの設定(ACV250V)と目盛の読み取り値から、測定値は交流205Vとなる。

各選択肢の解説

ア

直流205V

目盛の読み取り値205自体は選択肢の数値と一致するが、つまみはDCV(直流電圧)側ではなくACV(交流電圧)側の250Vレンジに設定されているため、直流電圧として読むのは測定条件と矛盾し誤り。

イ

抵抗4.5Ω

抵抗(Ω)として読む場合はΩ用の目盛(右端が0の逆目盛)とΩレンジへの切替が必要だが、つまみは抵抗レンジではなくACV250Vレンジに設定されている。なお、指針をΩ目盛で読むと0寄りの約4.5に当たり、この値が本肢の抵抗4.5Ωの由来と考えられるが、レンジ設定と矛盾するため誤り。

ウ

交流205V

つまみがACV(交流電圧)250Vレンジに設定されており、電圧・電流共用目盛上で指針が200と250の間のおよそ205を示しているため、交流205Vが測定値として正しい。

エ

直流20.5mA

直流電流(DCA)として読む場合はDCA側のレンジ(2.5m・25m・0.25等)への切替が必要だが、つまみはDCA側ではなくACV250Vレンジに設定されている。なお、電圧・電流共用目盛の外側(0〜250)の段で読むと指針は約205に当たり、DCA25mAレンジで読む場合はこの目盛値を1/10した約20.5が電流値となる。この値が本肢の直流20.5mAの由来と考えられるが、レンジ設定と矛盾するため誤り。

この解説は？
AI生成

解説は公式の問題文・公式解答を基に作成しています。 事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、 重要な判断は必ずリンク先の公式資料でご確認ください。

最終更新:

問題PDF公式解答 PDF

出典：令和6年度下期第二種電気工事士学科試験 問24（電気技術者試験センター）。原本のイ・ロ・ハ・ニをア・イ・ウ・エに置換。

検証プロセス・誤り報告フローは 運営透明性レポートで公開しています。
