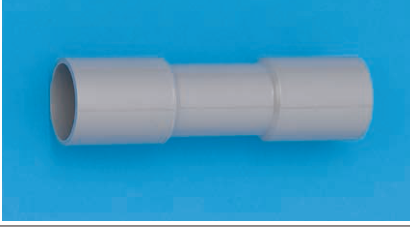

写真の灰色部材は樹脂一体成形で外観が左右対称、両端の受け口部分の外径と段付き形状がほぼ同じ。
令和7年度 上期 第二種電気工事士 学科 問16
難度
やや易
写真に示す材料の用途は。
選択肢
解説
結論 → 詳細 → 補足 の 3 層構成
展開閉じる
解説
結論 → 詳細 → 補足 の 3 層構成
詳細Layer 2展開閉じる
硬質ポリ塩化ビニル電線管同士を直線状に接続するカップリングである。金属部品や可とう管の波付き部を保持する外形は見られない。右端の開口内部は写真に写っていないため、内部形状までは断定しない。
各選択肢の解説
- ア
硬質ポリ塩化ビニル電線管相互を接続するのに用いる。
同じ形の受け口が両端にあり、硬質ポリ塩化ビニル電線管同士を直線状につなぐ部材なので正しい。
- イ
金属管と硬質ポリ塩化ビニル電線管とを接続するのに用いる。
写真の部材全体が灰色の樹脂一体成形で金属部品が見えず、金属管と硬質管をつなぐ異種管用の外観ではない。
- ウ
合成樹脂製可とう電線管相互を接続するのに用いる。
写真の外観に可とう管の波付き部を保持する形状は見られず、左右の受け口部の外形が同じである。
- エ
合成樹脂製可とう電線管とCD管とを接続するのに用いる。
左右の受け口部の外形が同じで、一方がCD管向け、他方が別の可とう管向けという異種管用の外観ではない。
