同特性の二個直列なので各電圧はV/2。
2026年3月試験 第一級総合無線通信士 無線工学の基礎 問10(a)
難度
やや難

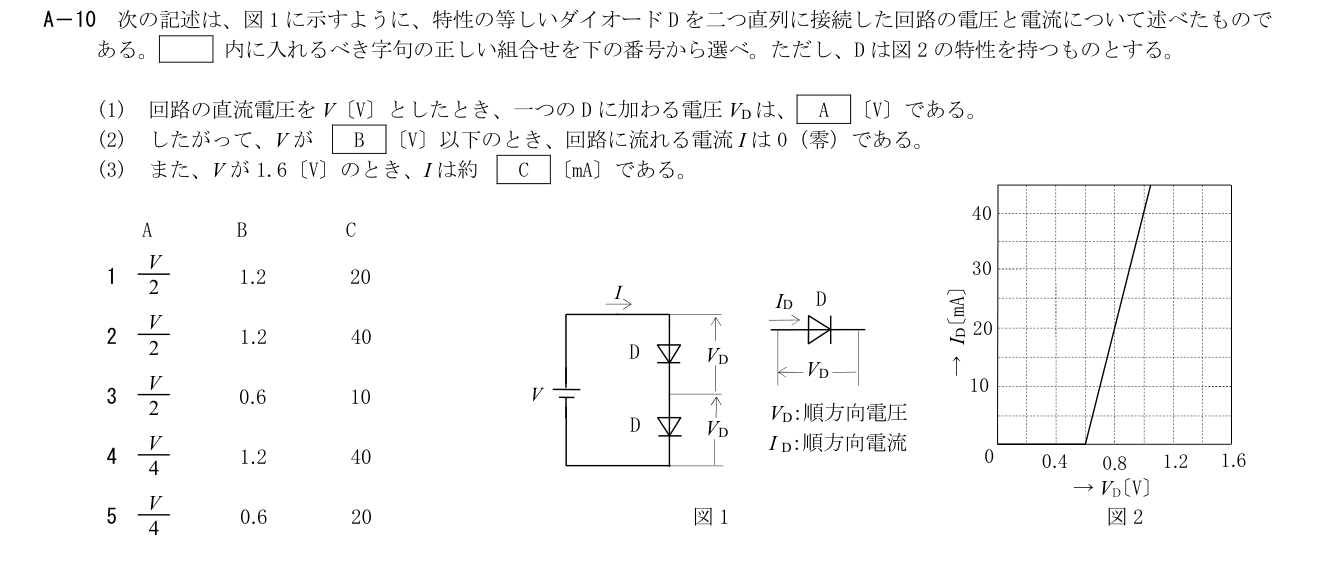

原問題画像の本文・図・式・選択肢を確認して答える。
選択肢
解説
結論 → 詳細 の 2 層構成
展開閉じる
解説
結論 → 詳細 の 2 層構成
詳細Layer 2展開閉じる
図2では各0.6 Vまで電流零だから全体1.2 V。V=1.6 Vでは各0.8 V、図の電流20 mA。
各選択肢の解説
- 1
1
V/2、1.2 V、図の0.8 Vに対応する20 mAがそろう。
- 2
2
各0.8 Vの電流は図2の20 mAであり40 mAではない。
- 3
3
一個の立上がり0.6 Vを二個直列の閾値としている。
- 4
4
直列の同特性素子にはV/2ずつ加わり、V/4ではない。
- 5
5
各電圧V/4ではなくV/2で、全体閾値も0.6 Vではなく1.2 V。
