第一級総合無線通信士2026年3月試験無線工学の基礎問 11(a)

2026年3月試験 第一級総合無線通信士 無線工学の基礎 問11(a)

難度やや難

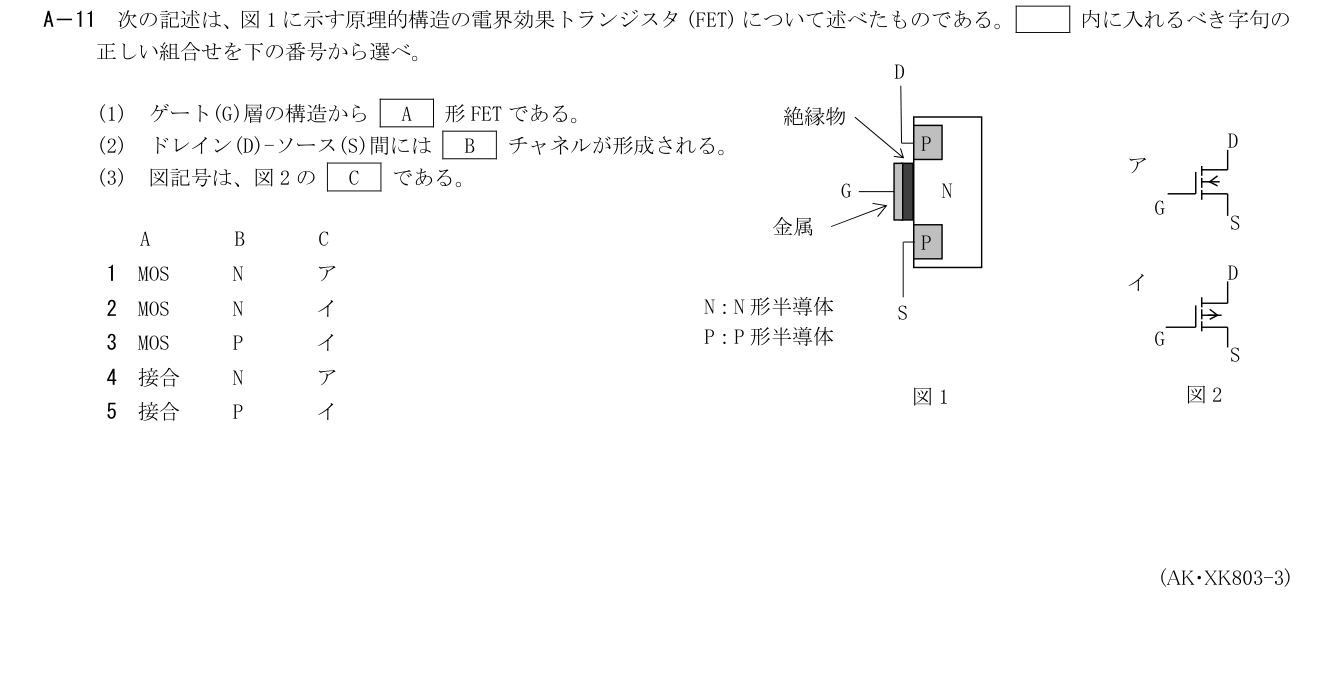

原問題画像の本文・図・式・選択肢を確認して答える。

選択肢

解説

解説本文

展開
解説Layer 1

図1は金属ゲートが絶縁物を介するMOS構造で、D-S間はPチャネル。図2でPチャネルのMOS記号はイ。

各選択肢の解説

1

1

MOSは合うが、図1の導電チャネルはNでなくP。

2

2

MOS形と図記号イは正しいが、N形基板にP形のソース・ドレインを置いた図1はPチャネルであり、Nチャネルではない。

3

3

絶縁ゲート、Pチャネル、図記号イがすべて図1と一致する。

4

4

Nチャネルと接合ゲートはいずれも図1の絶縁層に反する。

5

5

Pチャネルと記号イは合うが、ゲートはPN接合でなく絶縁されたMOS。
